LTC3567 数据手册-pdf中文资料-产品介绍及应用电路

LTC3567产品信息：

概览

优势和特点
产品详情

优势和特点

电源管理器

具 Bat-Track 自适应输出控制功能的高效率开关 PowerPath 控制器
可编程 USB 或墙上输入电流限值 (100mA/500mA/1A)
全功能锂离子/锂聚合物电池充电器
可在使用电量耗尽的电池情况下实现“即时接通”型操作
1.5A 最大充电电流
内部 180毫欧理想二极管和外部理想二极管控制器在电池模式中给负载供电
从 BAT 引脚供电时的无负载低 I(Q) (<30μA)
1A 降压-升压型 DC/DC
高效率 (1A I(OUT))
2.25MHz 恒定频率操作
无负载低静态电流 (~13μA)
零停机电流
所有功能的 I(2)C 控制

产品详情

LTC 3567 是一款面向锂离子/锂聚合物电池应用的高集成度电源管理和电池充电器IC。它包括一个具自动负载优先级处理功能的高效率电流限制开关 PowerPath 管理器、一个电池充电器、一个理想二极管和一个高效率同步降压-升压型开关稳压器。LTC3567 专为 USB 应用而设计，其开关电源管理器可自动地把输入电流的最大值限制为 100mA 或 500mA (对于 USB 应用)，或者 1A (对于适配器供电应用)。

LTC3567 的开关输入级能够把可从 USB 端口获得的 2.5W 功率几乎全部传输至系统负载，而作为热量消耗掉的功率极少。该特点使得 LTC3567 能向应用提供更多的功率，并放宽了狭小空间里的热预算约束条件。

同步降压-升压型 DC/DC 能够提供高达 1A 的电流。

应用

基于 HDD 的 MP3 播放器、PDA、GPS、PMP 产品
其他基于 USB 的手持式产品

LTC3567应用电路: LTC3567应用电路LTC3567pdf,LTC3567datasheet
下一代紧凑型、多功能电源管理解决方案（Linear: 凌力尔特公司(LinearTechnologyCorporation)推出下一代紧凑型、多功能电源管理解决方案系列的最新器件LTC3567，该系列方案适用于锂离子/聚合物电池应用。LTC3567集成了一个开关电源通路(PowerPathTM)管理器、一个独立电池充电器、一个1A高

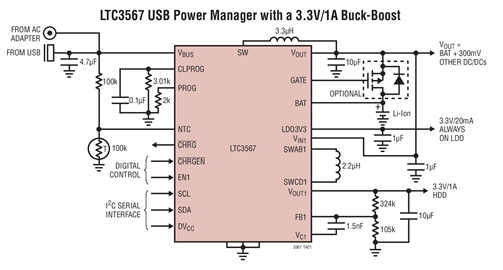

LTC3567应用电路图: 　　　　图：LTC3567应用电路图　　
凌力尔特推出电源管理解决方案系列LTC356: 　　凌力尔特公司 (Linear Technology Corporation) 推出下一代紧凑型、多功能电源管理解决方案系列的最新器件 LTC3567，该系列方案适用于锂离子/聚合物电池应用。LTC3567 集成了一个开关电源通路 (PowerPathTM) 管理器、一个独立电池充电器、一个 1A 高效率同步降压-升压型稳压器、一个理想二极管和控制器、I2C 控制以及一个始终保持接通的 LDOLTC3567 的电源通路控制功能无缝地
凌力尔特推出电源管理解决方案系列LTC3567: 凌力尔特公司(LinearTechnologyCorporation)推出下一代紧凑型、多功能电源管理解决方案系列的最新器件LTC3567，该系列方案适用于锂离子/聚合物电池应用。LTC3567集成了一个开关电源通路(PowerPathTM)管理器、一个独立电池充电器、一个1A高效率同步降压-升压型稳压器、一个理想二极管和控制器、I2C控制以及一个始终保持接通的LDO，并采用了紧凑LTC3567的电源通路控制功能无缝地管理交流适配器或USB端口和锂
Linear推出紧凑型多功能电源管理解决方案新产品LTC3567: 凌力尔特公司(Linear)推出下一代紧凑型、多功能电源管理解决方案系列的最新器件LTC3567，该系列方案适用于锂离子/聚合物电池应用。LTC3567集成了一个开关电源通路(PowerPath)管理器、一个独立电池充电器、一个1A高效率同步降压-升压型稳压器、一个理想二极管和控制器、I2C控制以及一个始终保持接通的LDO，并采用了紧凑、LTC3567的电源通路控制功能无缝地管理交流适配器或USB端口和锂离子电池等多个输入源之
