LTC3646 数据手册-pdf中文资料-产品介绍及应用电路

概览

LTC 3646 是一款具有内部高端和同步功率 FET 的高效率、降压型 DC/DC 转换器。在突发模式操作中，其于无负载条件下仅吸收 140μA (典型值) 的 DC 电源电流，同时保持了输出电压调节作用。

LTC3646 能够提供高达 1A 的负载电流。而且，其突发模式操作、集成型电源开关与低静态电流的组合可在很宽的负载电流范围内实现高效率。另一方面，该器件也可在强制连续模式中使用以满足对纹波敏感之应用的需要。

LTC3646 具有 4.0V 至 40V 的宽输入范围，而且其获专利的受控导通时间架构及 0.6V 基准电压可实现大的降压比而不会有发生过压的风险。频率可以利用一个编程电阻器设定在 200kHz 至 3.0MHz 之间，或同步至一个外部时钟。

内部软起动、短路保护和额定电压使 LTC3646 成为一款非常适合高电压应用的坚固型器件。

Applications

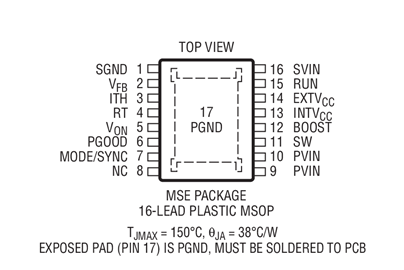

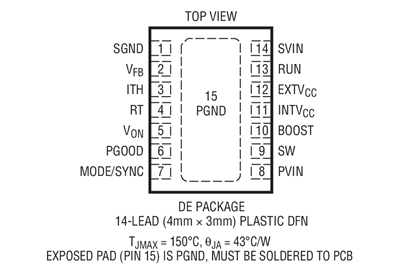

Linear推出能接受40V 输入的同步降压型转换器 LTC3646: 凌力尔特公司 (Linear Technology Corporation) 推出能接受 40V 输入的同步降压型转换器 LTC3646，该器件采用 3mm x 4mm DFN-14 (或耐热增强型 MSOP16LTC3646 在 4V 至 40V 的输入电压范围内工作，非常适用于汽车和工业应用，因为这类应用需要有高压输入能力、高效率、高开关频率和小占板
40V、1A 同步降压型转换器可在 2MHz 开关频率时将 36VIN 降至 3.3VOUT: LTC3646 在 4V 至
40V、1A 同步降压型转换器可在 2MHz 开关频率时将 36VIN 降至 3.3VOUT: LTC3646 采用独特的受控接通时间架构，能在超过2MHz 的开关频率情况下，将高达36V 的输入降至3.3V，从而可保持开关噪声处于关键频带之外(例如:AM 无线电频段)。
