LTC3670产品信息：

概览

优势和特点
产品详情

优势和特点

从单个 2.5V 至 5.5V 输入提供三路输出电源
在一颗 IC 中集成了 400mA 降压型 DC/DC 和两个 150mA LDO
输出可调节到低至 0.8V
±2.5% 基准准确度
2.25MHz 恒定频率操作
用于在轻负载条件下实现高效率的突发模式 (Burst Mode ) 操作；I(Q) = 70μA，所有输出均被使能
用于每个输出的独立使能引脚
旨在获得卓越的电压和负载瞬态响应的电流模式操作
用于每个输出的内部软起动

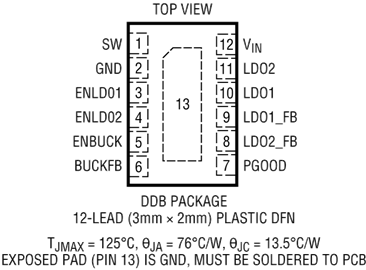

纤巧型 12 引脚 3mm x 2mm x 0.75mm DFN 封装

产品详情

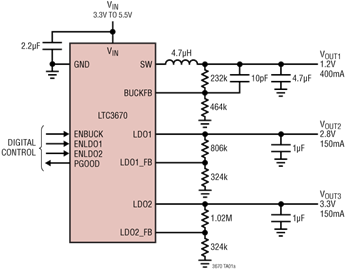

LTC 3670 是一款三路电源，包括一个 400mA 同步降压型稳压器和两个 150mA 低压差线性稳压器 (LDO)。2.5V 至 5.5V 的输入电源范围特别适合于单节锂离子电池和锂离子/锂聚合物电池应用，以及从 3V、3.3V 或 5V 电压轨为低电压 ASIC 和 SoC 供电。已调输出电压通过外部电阻器来设置。每个输出都具有其自己的使能引脚，旨在实现更大的灵活性。

400mA 降压型稳压器具有 2.25MHz 的恒定工作频率，因而允许使用表面贴装型电感器和电容器。突发模式操作在轻负载和无负载条件下保持了高效率。内部控制环路补偿简化了应用设计。

LTC3670 采用扁平 (高度仅为 0.75mm)、3mm x 2mm 12 引脚 DFN 封装。

应用

手持式产品
便携式仪器
单节锂离子/锂聚合物电池供电型设备
DMB/DVB-H 多媒体蜂窝电话
用于数字逻辑电路、I/O、FPGA、CPLD、ASIC、SoC、CPU 和 RF 芯片组的多电压电源

Linear发布小型降压DC/DC转换器LTC3670: 凌力尔特(linear technology)日前发布ltc3670，其于2m x 3mm dfn封装中具备400ma、2.25mhz同步降压稳压器和二个150ma ldo。ltc3670的切换稳压器及两个ldo可调降至0.8v，为手持应用提供非常精小的三组输出转换器。　　ltc3670具有2.5v~5.5v的输入电压范围，使其成为单颗锂电池供电应用的理想选择；可调式输出为供电i/o、内存及最新d
LTC3670: LTC3670的突发模式工作在无负载情况下最大限度地将静态电流降至仅为70uA，从而最大限度
Linear推出新款电源管理器件LTC3670: 凌力尔特公司(LinearTechnologyCorporation)推出在一个2mmx3mmDFN封装中含有一个400mA、2.25MHz、同步降压型电源|稳压器|稳压器和两个150mALDO的器件LTC3670
Linear推出新款电源管理器件LTC3670，集成: (Linear Technology Corporation) 推出在一个 2mm x 3mm DFN 封装中含有一个 400mA、2.25MHz、同步降压型稳压器和两个 150mA LDO 的器件 LTC3670
凌力尔特推出新款电源管理器件LTC3670: Linear Technology Corporation) 推出在一个 2mm x 3mm DFN 封装中含有一个 400mA、2.25MHz、同步降压型电源|稳压器和两个 150mA LDO 的器件 LTC3670
凌力尔特公司推出同步降压型稳压器LTC3670: 年3月13日，凌力尔特公司(LinearTechnologyCorporation)推出在一个2mmx3mmDFN封装中含有一个400mA、2.25MHz、同步降压型稳压器和两个150mALDO的器件LTC3670
同步降压型 DC/DC 转换器（Linear: 　　凌力尔特公司(LinearTechnologyCorporation)推出在一个2mmx3mmDFN封装中含有一个400mA、2.25MHz、同步降压型稳压器和两个150mALDO的器件LTC3670
Linear新款电源管理器件LTC3670集成同步降压稳压器和LDO: 凌力尔特公司(LinearTechnologyCorporatiON)推出在一个2mmx3mmDFN封装中含有一个400mA、2.25MHz、同步降压型稳压器和两个150mALDO的器件LTC3670。
凌力尔特公司推出同步降压型稳压器LTC367: (Linear Technology Corporation) 推出在一个 2mm x 3mm DFN 封装中含有一个 400mA、2.25MHz、同步降压型稳压器和两个 150mA LDO 的器件 LTC3670
Linear推出新款电源管理器件LTC3670，集成同步降压稳压器和LDO: 凌力尔特公司(LinearTechnologyCorporatiON)推出在一个2mmx3mmDFN封装中含有一个400mA、2.25MHz、同步降压型稳压器和两个150mALDO的器件LTC3670。
