LTC3672B-1

采用 2mm x 2mm DFN 封装、具双路 150mA LDO 的单片式固定输出 400mA 降压型稳压器

LTC3672B-1产品信息:

概览

优势和特点

  • 从一个 2.9V 至 5.5V 单输入获得三路输出电源
  • 降压型 DC/DC:1.8V 固定输出,可提供高达 400mA 的电流
  • LDO1:1.2V 固定输出,可提供高达 150mA 的电流
  • LDO2:2.8V 固定输出,可提供高达 150mA 的电流
  • ±2.5% 基准准确度
  • 2.25MHz 恒定频率操作
  • 极少的外部元件数目
  • 旨在获得卓越的电压和负载瞬态响应的电流模式操作
  • 用于每个输出的内部软起动
  • 可由单个使能引脚来完成全部三个输出的接通/关断
  • 纤巧型 2mm x 2mm x 0.75mm DFN 封装

产品详情

LTC 3672B-1 是一款三路电源,由一个 400mA 同步降压型稳压器和两个 150mA 低压差线性稳压器 (LDO) 组成,其中的一个 LDO 可从降压输出来供电以改善效率。2.25MHz恒定频率操作一直可以保持到负载非常轻的条件下。2.9V 至5.5V 的输入电源范围尤其适合于单节锂离子电池和锂聚合物电池应用,以及从 3.3V 或 5V 电压轨为低电压 ASIC 供电。

LTC3672B-1 在降压输出端上调节 1.8V,在 LDO1 输出端上调节 1.2V,并在 LDO2 输出端上调节 2.8V。外部元件数目极少 —— 单个电感器、一个输入电容器、以及用于 3 个输出的输出电容器便是全部之所需。LTC3672B-1 内置控制环路补偿电路。

LTC3672B-1 采用 2mm x 2mm x 0.75mm 8 引脚 DFN 封装。


应用

  • DMB (双频) 蜂窝电话
  • 手持式产品 (PDA、PMP、GPS)
  • 用于数字逻辑电路、I/O、FPGA、CPLD、ASIC、CPU 和 RF 芯片组的多电压电源

LTC3672B-1数据手册:

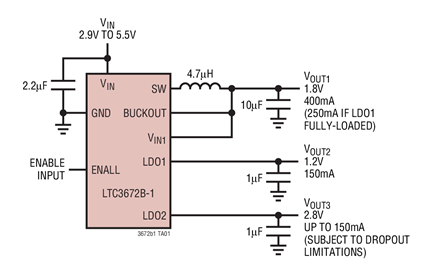

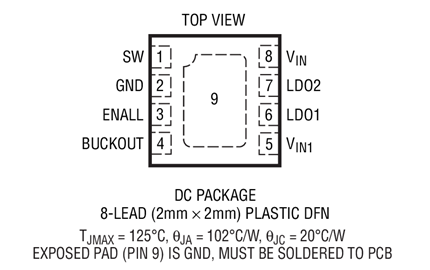

LTC3672B-1引脚功能、电路图:
