产品详情

LTC 3700 是一款恒定频率电流模式降压型 DC/DC 控制器，其具有卓越的 AC 和 DC 负载及电压调节性能。片内 150mA 低压差 (LDO) 线性稳压器可依靠降压型控制器的输入电源、其自身的独立输入电源或降压型稳压器的输出供电。降压型控制器纳入了一种欠压闭锁功能，该功能可在输入电压降至低于 2.1V 时关断控制器。

降压型稳压器提供了 ±2.5% 的输出电压准确度。它在正常操作中仅消耗 210μA 静态电流，而 LDO 消耗另外的 50μA。在停机模式中，仅消耗 10μA (组合值)。

对于把效率作为首要考虑因素的应用，降压型控制器配置为执行突发模式操作，该操作方式可提高低输出电流条件下的效率。为了进一步实现电池电源寿命的最大化，在压差条件下外部 P 沟道 MOSFET 持续地接通 (100% 占空比)。恒定的 550kHz 高工作频率允许使用小的外部电感器。

电流限制和热停机电路对 LDO 提供了保护。

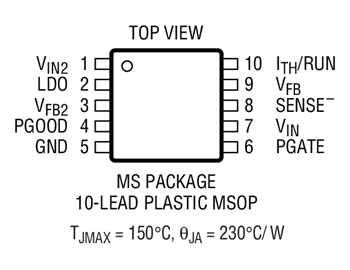

LTC3700 采用纤巧型 10 引脚 MSOP 封装。

• 笔记本电脑
• 便携式仪器
• 由单节或两节锂离子电池供电的应用
