LTC 3704 是一款宽输入范围、电流模式、正至负 DC/DC 控制器，用于驱动一个 N 沟道功率 MOSFET，且只需极少的外部组件。该器件面向低至高功率应用，其通过利用功率 MOSFET 的导通电阻免除了增设一个电流检测电阻器的需要，从而较大限度地提高效率。
这款 IC 的工作频率可利用一个外部电阻器设定在 50kHz 至 1MHz 的范围之内，也可以采用 MODE/SYNC 引脚同步至一个外部时钟。由于在轻负载条件下执行突发模式操作，具有很低的 2.5V 最小工作电源电压和 10μA 的低停机静态电流，因而使得 LTC3704 成为电池供电式系统的理想选择。
对于要求恒定频率操作的应用，可采用 MODE/SYNC 引脚停用突发模式操作功能。通过把 SENSE 引脚连接至位于功率 MOSFET 源极中的一个电阻器，LTC3704 就能适用于那些开关电压高于 36V 的应用。

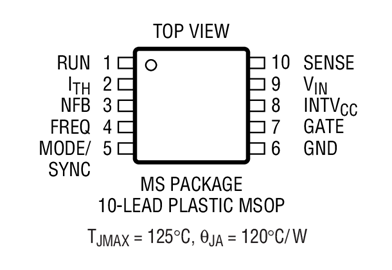

LTC3704 采用 10 引脚 MSOP 封装。

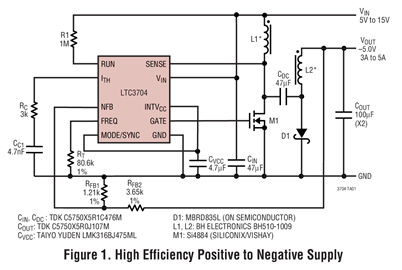

【用 途】 DC-DC转换芯片【性能 参数】 采用10脚封装。直流电压输出的正至负的DC-DC转换电路。稳定电压-5V 0.6A。是一种宽输入范围电流型的正至负DC/DC控制器，它驱动一个N沟道功率MOSFET且只需要极少的外部元件。为了低至高的功率应用，它利用了功率MOSFET的接通电阻而无需电流检测电阻
