LTC3895产品信息：

概览

优势和特点
产品详情

优势和特点

宽 V(IN) 范围：4V 至 140V (绝对最大值为 150V)
宽输出电压范围：0.8V 至 60V
可调栅极驱动电平：5V 至 10V (OPTI-DRIVE)
低工作 I(Q)：40μA (停机 = 10μA)
100% 占空比操作
无需外部自举二极管
可选的栅极驱动欠压闭锁 (UVLO) 门限
用于 DRV(CC) 的内置 LDO 或外部 NMOS LDO
EXTV(CC) LDO 采用 V(OUT) 为驱动器供电
可锁相频率 (75kHz 至 850kHz)
可编程固定频率 (50kHz 至 900kHz)
在轻负载条件下可选择执行连续、脉冲跳跃或低纹波突发模式 (Burst Mode ) 操作
可调突发箝位和电流限制
可调或固定 (5V/3.3V) 输出电压
电源良好输出电压监视器
可编程输入过压闭锁
38 引脚 TSSOP 高电压封装

产品详情

LTC 3895 是一款高性能、降压型开关稳压器 DC/DC 控制器，用于驱动一个全 N 沟道同步功率 MOSFET 级，可采用高达 140V 的输入电压运作。该器件运用了一种恒定频率电流模式架构，因而可提供一个高达 850kHz 的可锁相频率。

栅极驱动电压可设置在 5V 至 10V 的范围内，因而允许使用逻辑或标准电平 FET 以较大限度地提升效率。上管栅极驱动器中的集成型开关免除了增设一个外部自举二极管的需要。一个内部充电泵允许执行 100% 占空比操作。

很低的 40μA 无负载静态电流延长了电池供电型系统中的工作运行寿命。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。LTC3895 具有一个精准的 0.8V 基准和电源良好输出指示器。此器件的输出电压可采用外部电阻器设置在 0.8V 至 60V 之间，或通过引脚编程以提供一个固定的 5V 或 3.3V。

应用

汽车和工业电源系统
高电压电池供电式系统
电信电源系统

凌力尔特推出150V同步降压型DC/DC控制器: 加利福尼亚州米尔皮塔斯（MILPITAS，CA）——2016年5月23日凌力尔特公司（Linear Technology Corporation）推出一款高压非隔离式同步降压型开关稳压器控制器LTC3895LTC3895在输入电压降
凌力尔特推出150V高压非隔离式同步降压型开关稳压器控制器，无需外部浪涌保护器件: 凌力尔特公司 (Linear Technology Corporation) 推出一款高压非隔离式同步降压型开关稳压器控制器 LTC3895，该器件可驱动一个全 N 沟道 MOSFET 电源级。LTC3895 在输入电压降至 4V 时可继续以高达 100% 占空比运行

LM75BGD	LM75ADP	LM75AD	LM75BTP	LM75BDP
LM75BD	LPC5536JHI48	LPC5534JHI48	LPC5536JBD64	LPC5536JBD100
LPC5534JBD64	LPC5534JBD100	LPC51U68JBD64	LPC51U68JBD48	LPC55S69JEV98
LPC55S69JBD64	LPC55S69JBD100	LPC55S66JEV98	LPC55S66JBD64	LPC55S66JBD100

LTC3895

LTC3895产品信息：

概览

优势和特点

产品详情

LTC3895数据手册：

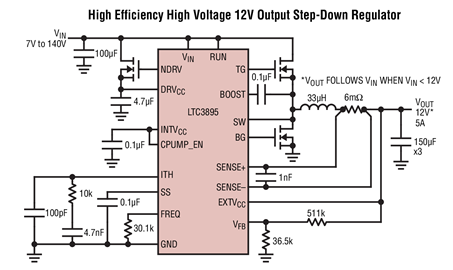

LTC3895引脚功能、电路图：
