LTC 4060 是一款用于 NiMH 或 NiCd 电池的完整快速充电系统，只需少量的外部组件即可设计一个独立的线性充电系统。
一个外部 PNP 晶体管提供可由用户利用一个电阻器设置的充电电流。一个小的外部电容器负责设定最大充电时间。无需外部电流检测电阻器，而且不需要隔离二极管。
该 IC 可自动检测 DC 输入电源和电池的插入或移除。对于严重放电的电池，在实施快速充电之前需以 C/5 的充电速率进行初始充电。快速充电的终止采用 -得尔塔V 检测法。备用的充电终止法包括可编程定时器和电池过压检测器。一个任选的外部 NTC 热敏电阻可用于提供适宜温度充电。一种任选的可编程再充电功能可在放电之后自动进行电池的再充电。
手动停机利用SHDN引脚来实现，而移除输入电源将自动地把 LTC4060 置于睡眠模式。在停机或睡眠模式中，电池漏电流 <1µA。
LTC4060 采用扁平 (高度仅 0.75mm) 16 引脚 5mm x 3mm DFN 封装和 16 引脚 TSSOP 封装。这两种封装均具有裸露的金属芯片安装衬垫，旨在实现较佳的热性能。
笔者利用集成电路LTC4060充电器芯片，制作了一款简易充电器，电路见附图，工作原理如下市电经变压器B降压为6V，经VDl～VD4整流、C1滤波后给LTC4060供电。LTC4060是凌特公司推出的l～4节镍镉电池充电控制电路。 LTC4060采用16引脚TSSOP和5mmx3mm DFN两种封装形式。
【用 途】 线性电池充电控制电路【性能 参数】 采用双列16引脚TSSOP和5×3mm DFN两种封装形式；使用外部PNP晶体管为电池或电池组供电；工作电压范围为4.5V至10V；提供三种方式终止充电；-DV、最大电压或最长时间。另外，该芯片允许采用一个热敏电阻监测温度，其充电电流可通过一个电阻进
LTC4060是凌特(LinterTechnology)公司推出的一个用于1～4节电池,0.4～2A电流的自主线性NiMH和NiCd电池充电器.
LTC4060是凌特(Linter Technology)公司推出的一个用于1～4节电池,0.4～2A电流的自主线性NiMH和 NICd电池充电器.
LTC4060是凌特(Linter Technology)公司推出的一个用于1～4节电池,0.4～2A电流的自主线性NiMH和 NICd电池充电器.
凌特公司（linear technology）推出一个用于 1 至 4 节电池、0.4a 至 2a 电流的自主线性 nimh 和 nicd 电池充电器 ltc4060。此外，ltc4060 还无需感测电阻和隔离二极管，因此提高了效率并降低了解决方案成本。该集成电路主要针对便携式医疗仪器、汽车诊断系统和工

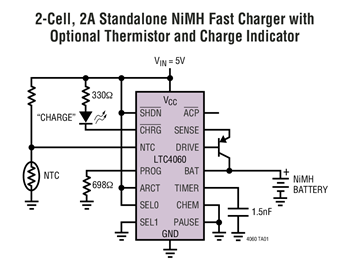

LTC4060是凌特公司（Linear Technology）推出的1～4节镍氢、镍镉电池充电控制集成电路，由该集成电路组合的电池充电器电路如图所示。线性电池充电控制集成电路 电路工作原理：LTC4060具有电池充电器电路所需的全部功能，仅需少量外围元器件即可组成高性能的充电控制器，无须微控制器。
LTC4060外接热敏电阻可以检测充电温度，从而避免过热充电。
