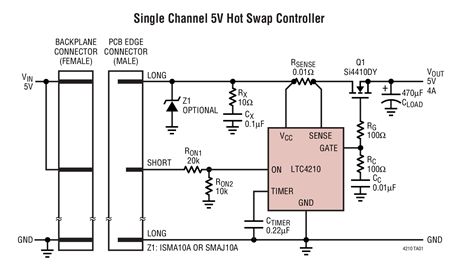

LTC 4210 是一款 6 引脚 SOT-23 封装热插拔控制器，其允许在带电背板上安全地进行电路板的插拔操作。一个内部高压侧开关驱动器用于控制一个外部 N 沟道 MOSFET 的 GATE，以获得 2.7V 至 16.5V 的电源电压范围。LTC4210 提供了初始定时循环，并允许 GATE 以一种可编程速率斜坡上升。
LTC4210 具有一个快速电流限制环路，其与一个电路断路器定时器共同提供了主动电流限制。ON 引脚上的信号负责接通和关断器件，同时也用于实现复位功能。
该器件可提供两种选项：LTC4210-1 用于在遭遇过流故障时执行自动重试，而 LTC4210-2 则用于在遭遇过流故障时执行锁断操作。
