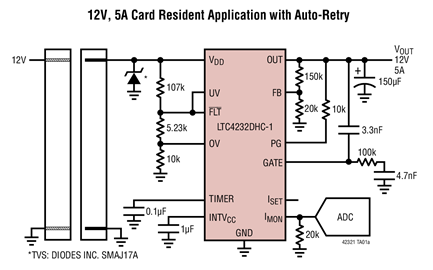

LTC 4232-1 是一款针对热插拔应用的集成型解决方案，允许电路板在带电背板上安全地插入和拔出。该器件把一个热插拔控制器、功率 MOSFET 和电流检测电阻器集成在单个封装中，以满足小型化应用的要求。
LTC4232-1 提供了单独的浪涌电流控制以及一个准确 (10%) 的 5A 电流限值和电流折返限制功能。电流限制门限可以采用一个外部引脚进行动态调整。其他特点包括一个负责放大检测电阻器电压 (旨在执行以地为参考电位的电流检测) 的电流监视器输出和一个 MOSFET 温度监视器输出。另外，该器件还提供了热限制、过压、欠压和电源良好监视功能。

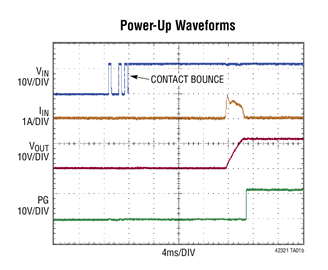

LTC4232-1 符合 PCI Express 标准，其通过提供一个较短 (16ms) 的防反跳延迟和 GATE 斜坡速率的外部控制实现了比 LTC4232 更快的接通。
