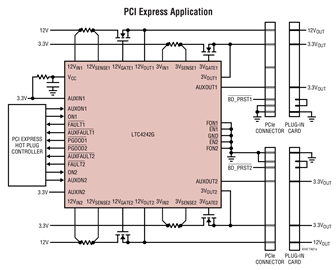

LTC 4242 热插拨 (Hot Swap ) 控制器允许对 PCI Express 背板进行电路板的安全插拨 (针对两个独立插槽)。外部 N 沟道晶体管负责控制 12V 和 3.3V 电源，而集成开关则用于控制 3.3V 辅助电源。12V 和 3.3V 电源均能够调整上电斜率。双级电路断路器和快速有源限流电路可保护所有电源免遭过流故障的损坏。
布设在 V(CC) 引脚的电源滤波器使 LTC4242 能够承受电源瞬变。EN 输入负责检测 PCI Express 插槽中是否有板卡插入。FAULT和AUXFAULT输出分别用于在主电源和辅助电源上出现过流时向系统发出警示信号。PGOOD和AUXPGOOD输出则负责指示正确的主电源和辅助电源输出。
【用 途】 双插槽热插拨控制器【性能 参数】 采用38引脚QFN和36引脚SSOP封装，为12V电源输入引脚提供了20V的额定电压保护，允许电路板在带电的PCIExpress背板上安全地插拨，可控制两个独立的PCIExpress插槽，主电源和辅助电源的独立控制，集成0.25ΩAUX开关，不超过1
日前，凌力尔特公司推出一款用于中档网络或存储服务器以及嵌入式应用的窄体、双槽式PCIExpress热插拔(HotSwap)控制器LTC4242。
LTC4242 热插拔 (Hot SwapTM) 控制器允许对 PCI Express 背板进行电路板的安全插拔 (针对两个独立插槽)。
