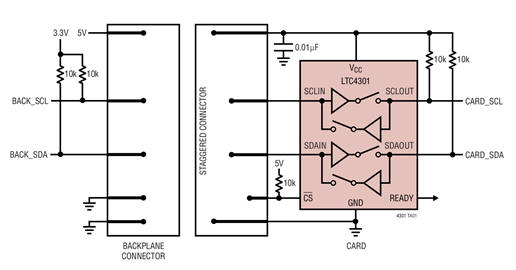

LTC 4301是一款独立于电源的可热插拨型双线式总线缓冲器，允许在带电背板上进行 I/O 卡板的插拨，而不会损坏数据和时钟总线。此外，LTC4301还允许 V(CC)、SDAIN 和 SCLIN 上拉电压与 SDAOUT 和 SCLOUT 上拉电压彼此无关。控制电路可保持背板与插件板之间的隔离，直到出现一个停止位或总线空闲状态为止。当背板与插件板相连时，LTC4301将提供双向缓冲，从而保持背板与插件板电容之间的隔离。

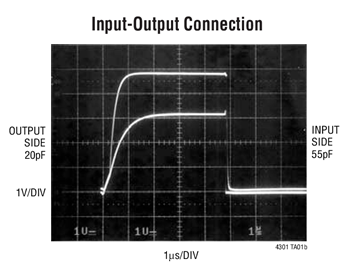

在插入操作期间，SDA 和 SCL 线被预先充电至 1V 以较大限度地抑制总线扰动。当被驱动至低电平时，/CS 输入引脚将允许器件在出现一个停止位或总线空闲状态之后连接。将 /CS 引脚驱动至高电平将导致 SCLIN 与 SCLOUT 以及 SDAIN 与 SDAOUT 之间的断接。READY 输出引脚的状态指示背板与插件板侧是否连接在一起。

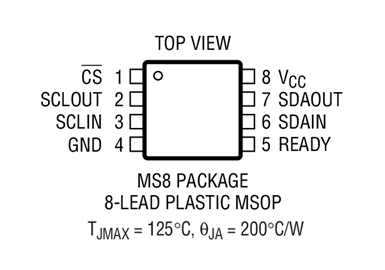

LTC4301采用 8 引脚 DFN (3mm x 3mm) 和 MSOP 封装。
【用 途】 可热插拔双线式总线缓冲器【性能 参数】 采用8引脚MSOP&DFN(3mm×3mm)封装。在插入时为SDA和SCL线预充电至1V，SDA和SCL插脚可承受8kV静电放电(ESD)。它允许I/O卡插入带电的背板，而不会破坏总线数据线(SDA)和时钟线(SCL)。即使当背板和板卡
ltc4301是一个不依赖电源、能够热插拔的双线总线缓冲器，能允许i/o线路卡插入带电的背板而不需考虑对数据总线(sda)的以及时钟线(scl)的信号破坏。ltc4301热插拔双线总线缓冲器的独立于电源的特点免除了对背板电源电压专用针脚的需要，不必牺牲任何程度的i2c导通量。ltc4301除了能在带电的条件下拔除或
凌特公司（linear technology）推出独立于电源的可热插拔双线式总线缓冲器 ltc4301，它允许 i/o 卡插入带电的背板，而不会破坏总线数据线（sda）和时钟线（scl）。
