LTC 4310 在两根接地点相互隔离的 I(2)C 总线之间提供了双向 I(2)C 通信。每个 LTC4310 将 I(2)C 总线逻辑状态编码为信号,这些信号通过一个隔离势垒传输至另一个 LTC4310。接收端的 LTC4310 对传输信号进行解码,并将其 I(2)C 总线驱动至合适的逻辑状态。隔离势垒可通过一个廉价的以太网变压器或其他变压器进行桥接,以在达几千伏的电压差两端实现通信;或者,对于较低电压隔离也可以利用电容器来进行隔离势垒的桥接。LTC4310-1 的目标是在 100kHz I(2)C 系统中使用,而 LTC4310-2 的目标应用则是 400kHz I(2)C 系统。

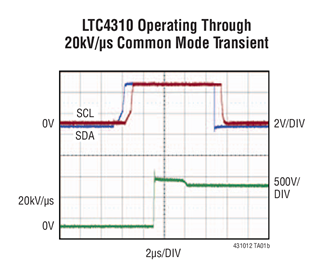

上升时间加速器在 SCL 和 SDA 上升沿上提供了强大的上拉电流,以满足重负载系统的上升时间规格要求。当一块板卡在一根工作总线上进行插拔操作时,数据和时钟热插拔 (Hot Swap ) 电路可防止发生数据损坏。当某根总线被阻塞于低电平达 37ms 时,LTC4310 将关断其下拉器件,并产生多达 16 个时钟和一个 STOP (停止) 位以试图释放该总线。当把 EN 引脚驱动至低电平时,LTC4310 将被设定于一种非常低电流的停机模式以实现节能。
下面是 [LTC4310方框图]的电路图 LTC4310方框图(责任编辑:电路图)

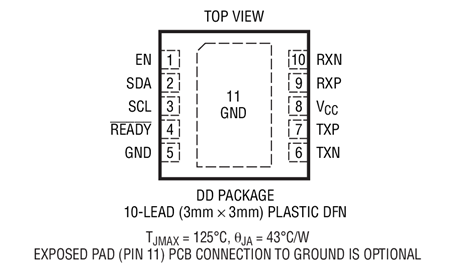

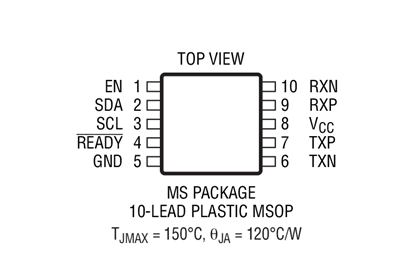

【用 途】 可热插拔的I2C隔离器【性能 参数】 采用MS-10, DFN-10封装。为可热插拔的 I2C 隔离器,该器件提供两条 I2C 总线之间的双向通信,而两个 I2C 总线之间的地是相互隔离的。 简化了 I2C 隔离,它通过对 SDA 和 SCL 信号编码并将
凌力尔特公司(LinearTechnologyCorporation)推出可热插拔的I2C隔离器LTC4310,该器件提供两条I2C总线之间的双向通信,而两个I2C总线之间的地是相互隔离的。LTC4310简化了I2C隔离,它通过对SDA和SCL信号编码并将其扩展到4个单向通道中,为通过隔离势垒发送做好准备,然后利用第二个LTC4310对其进行解码并重新组合,在
凌力尔特推出可热插拔的I2C隔离器--LTC4310凌力尔特公司(Linear)推出可热插拔的I2C隔离器LTC4310,该器件提供两条I2C总线之间的双向通信,而两个I2C总线之间的地是相互隔离的。LTC4310简化了I2C隔离,它通过对SDA和SCL信号编码并将其扩展到4个单向通道中,为通过隔离势垒发送做好准备,然后利用第二个LTC4310对其进行
【用 途】 可热插拔的I2C隔离器【性能 参数】 采用MS-10, DFN-10封装。为可热插拔的 I2C 隔离器,该器件提供两条 I2C 总线之间的双向通信,而两个 I2C 总线之间的地是相互隔离的。 简化了 I2C 隔离,它通过对 SDA 和 SCL
凌力尔特公司(LinearTechnologyCorporatiON)推出可热插拔的I2C隔离器LTC4310,该器件提供两条I2C总线之间的双向通信,而两个I2C总线之间的地是相互隔离的。LTC4310简化了I2C隔离,它通过对SDA和SCL信号编码并将其扩展到4个单向通道中,为通过隔离势垒发送做好准备,然后利用第二个LTC4310对其进行解码并重新组合,在
Linear推出可热插拔的I2C隔离器LTC4310,该器件提供两条I2C总线之间的双向通信,而两个I2C总线之间的地是相互隔离的。LTC4310简化了I2C隔离,它通过对SDA和SCL信号编码并将其扩展到4个单向通道中,为通过隔离势垒发送做好准备,然后利用第二个LTC4310对其进行解码并重新组合,在完成所有这一切的同时还能保持I2C

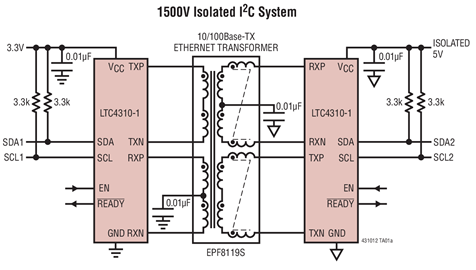

基于LTC4310设计的1500V绝缘I2C系统应用框图如图。 LTC4310是绝缘的双向I2C总线通信器件,每个器件可把I2C逻辑状态编码成信号,通过绝缘层传输到另一个器件。
LTC4310是Linear公司的绝缘的双向I2C总线通信器件,每个器件可把I2C逻辑状态编码成信号,通过绝缘层传输到另一个器件,接收器件解码,并驱动I2C总线到适当的确逻辑状态。如图所示为LTC4310方框图。
凌力尔特公司 (Linear Technology Corporation) 推出可热插拔的 I2C 隔离器 LTC4310,该器件提供两条 I2C 总线之间的双向通信,而两个 I2C 总线之间的地是相互隔离的LTC4310 简化了 I2C 隔离,它通过对 SDA 和 SCL
