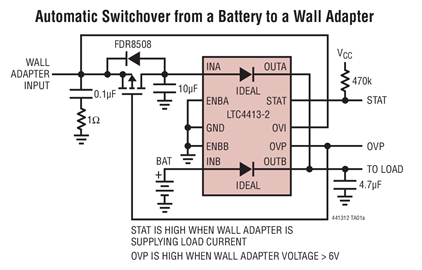

LTC 4413-1 和 LTC4413-2 各自包含两个单片式理想二极管，均能够从 2.5V 至 5.5V 的输入电压提供高达 2.6A 的输出电流。理想二极管采用了一个 100毫欧 P 沟道 MOSFET，用于独立地把 INA 连接至 OUTA，以及将 INB 连接至 OUTB。在标准的正向操作期间，这些二极管两端的电压降均被调节为低至 18mV。在二极管电流高达 1A 时，静态电流小于 80μA。如果任一个输出电压超过其各自的输入电压，则 MOSFET 被关断，且有少于 1μA 的反向电流从 OUT 流至 IN。每个 MOSFET 中的最大正向电流被限制在一个恒定值 2.6A，而内部热限制电路负责在故障条件下对器件实施保护。如果某个电压超过了 LTC4413-2 的绝对最大电压容限，则内部过压保护传感器将能够检测出来。
两个高态有效控制引脚可独立地关断 LTC4413-1 / LTC4413-2 内含的两个理想二极管。当选定通道被加有反向偏压、或者 LTC4413-1 / LTC4413-2 被置于低功率待机状态时，将由一个 11μA 漏极开路把状态信号拉至低电平。
LTC4413-1 / LTC4413-2 采用 10 引脚 3mm x 3mm DFN 封装。
【用 途】 PowerPath控制器/理想二极管【性能 参数】 采用DFN-10封装，2.5V至5.5V工作电压范围，2.6A最大正向电流，两通道理想二极管“或”或负载均分“或”二极管的低损耗型替代方案，低正向接通电阻(在3.6V电压条件下的最大值为100mΩ)，低反向漏电流(最大值为1μA)，小的已调正
凌特公司（Linear Technology）推出双通道理想二极管 LTC4413，它特别针对减少热量、压降与占板面积及延长电池使用时间而设计。通过配备多个智能电路，LTC4413 能够对每个理想二极管的使用加以控制（允许调整切换电压），并指示所选理想二极管是否导通。它还具有限流和热保护以及保护器件免受电压尖峰破
