LTC4413

采用 3mm x 3mm DFN 封装的双通道 2.6A、2.5V 至 5.5V 理想二极管

LTC4413产品信息:

概览

优势和特点

  • 两通道理想二极管 “或” 或负载均分
  • “或” 二极管的低损耗型替代方案
  • 低正向接通电阻 (在 3.6V 电压条件下的最大值为 100毫欧)
  • 低反向漏电流 (最大值为 1μA)
  • 小的已调正向电压 (典型值为 28mV)
  • 2.5V 至 5.5V 工作电压范围
  • 2.6A 最大正向电流
  • 内部电流限制和热保护
  • 缓慢接通 / 关断用于防止器件遭受由电感性源阻抗感生的电压尖峰的损坏
  • 超低静态电流消耗 (LTC4413-1 的低功率替代方案)
  • 用于在选定通道导通时发出指示信号的状态输出
  • 可编程通道接通 / 关断操作
  • 扁平 (高度仅为 0.75mm) 10 引脚 3mm x 3mm DFN 封装

产品详情

LTC 4413 包含两个单片式理想二极管,各能够从 2.5V 至 5.5V 的输入电压提供高达 2.6A。每个理想二极管采用一个 100毫欧 P 沟道 MOSFET,用于独立地把 INA 连接至 OUTA,以及将 INB 连接至 OUTB。在标准的正向操作期间,这些二极管两端的电压降均被调节为低至 28mV。在二极管电流高达 1A 时,静态电流将小于 40μA。如果任一个输出电压超过其各自的输入电压,则 MOSFET 被关断,且有少于 1μA 的反向电流从 OUT 流至 IN。每个 MOSFET 中的最大正向电流被限制在一个恒定值 2.6A,而内部热限制电路负责在故障条件下对器件实施保护。

两个高态有效控制引脚可独立地关断 LTC4413 内含的两个理想二极管,从而控制操作模式 (如表 1 所述)。当选定通道被反向偏压,或者 LTC4413 被置于低功率待机状态时,一个状态信号将利用一个低电压来指示该条件。

一个 9μA 漏极开路 STAT 引脚用于指示传导状态。当通过一个 470k 电阻器终接至一个正电源时,STAT 引脚可用来指示选定的二极管在高电压处于传导状态。 该信号可用来驱动一个辅助 P 沟道 MOSFET 电源开关,以在 LTC4413 不传导正向电流时控制第三个交流电源。

LTC4413 采用 10 引脚 DFN 封装。


应用

  • 手持式产品中的电池和墙上适配器二极管 “或”
  • 后备电池二极管“或”
  • 电源转换
  • USB 外设
  • 不可间断的电源

LTC4413数据手册:

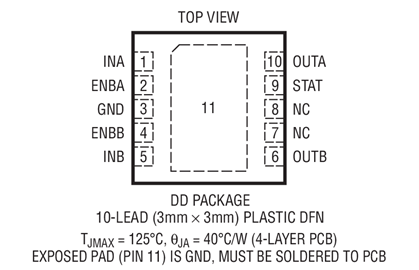

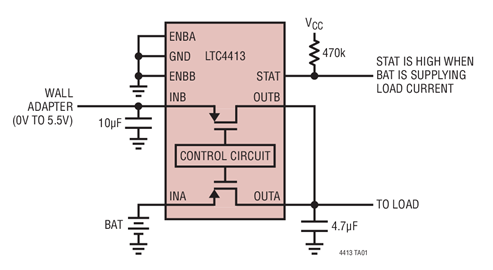

LTC4413引脚功能、电路图:

LTC4413

【用 途】 PowerPath控制器/理想二极管【性能 参数】  采用DFN-10封装,2.5V至5.5V工作电压范围,2.6A最大正向电流,两通道理想二极管“或”或负载均分“或”二极管的低损耗型替代方案,低正向接通电阻(在3.6V电压条件下的最大值为100mΩ),低反向漏电流(最大值为1μA),小的已调正

凌特推出双通道理想二极管

凌特公司(Linear Technology)推出双通道理想二极管 LTC4413,它特别针对减少热量、压降与占板面积及延长电池使用时间而设计。通过配备多个智能电路,LTC4413 能够对每个理想二极管的使用加以控制(允许调整切换电压),并指示所选理想二极管是否导通。它还具有限流和热保护以及保护器件免受电压尖峰破
