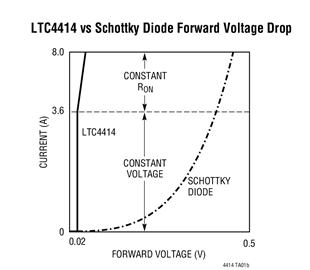

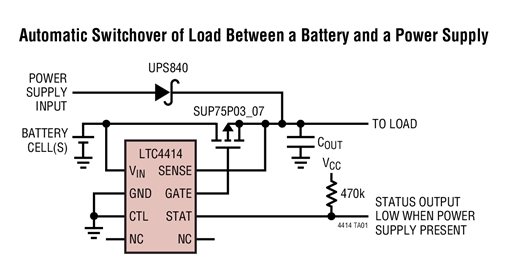

LTC 4414 控制一个外部 P 沟道 MOSFET，以造就一种用于电源切换的近理想型二极管功能。这实现了多个电源的高效“或”操作，旨在延长电池的使用寿命和减少自发热。当导通时，MOSFET 两端的压降通常为 20mV。对于那些采用了一个交流适配器或其它辅助电源的应用，当辅助电源接入时，负载将自动地与电池断接。可通过两个或更多 LTC4414 的互连来实现多个电池之间的切换或由单个充电器来对多个电池进行充电。
LTC4414 的宽电源工作范围支持采用 1 至 8 节串联锂离子电池来提供工作电源。低静态电流 (典型值为 30µA) 与负载电流无关。栅极驱动器包括一个用于 MOSFET 保护的内部电压箝位。
当检测到一个辅助电源时，可采用 STAT 引脚来使能一个辅助 P 沟道 MOSFET 电源开关。该引脚还可被用于在接入了一个辅助电源时向微控制器发出指示信号。控制 (CTL) 输入使得用户能够强制关断主 MOSFET 并将 STAT 引脚置于低电平。

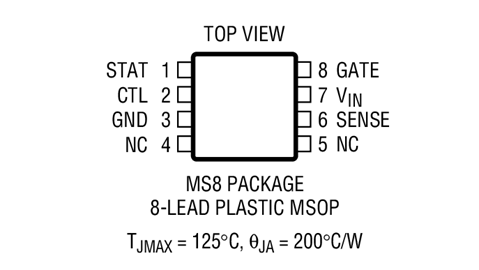

LTC4414 采用扁平 8 引脚 MSOP 封装。
【用 途】 功率控制电路【性能 参数】 采用8引脚MSOP封装，3V至36V电池电压范围，低静态电流：30uA，专为驱动大QGPFET而设计，电源“或”二极管的非常低损耗型替代方案，3.5V至36VAC/DC适配器电压范围，极少的外部组件，DC电源之间的自动切换，电池反向保护，MOSFET栅极保护箝位，手动控制输入。
LTC4414是一种功率P-EFT控制器，主要用于控制电源的通、断及自动切换，也可用作高端功率开关。
