LTC 4425 是一款恒定电流/恒定电压线性充电器，专为从一个锂离子/锂聚合物电池、一个 USB 端口或一个 2.7V 至 5.5V 电流限制电源对一个两节超级电容器电池组进行充电而设计。该器件起一个理想二极管的作用，并具有一个极低的 50毫欧 接通电阻，从而使其成为高峰值功率/低平均功率应用的合适之选。LTC4425 能够以一个恒定充电电流将输出电容器充电至一个外部设置的输出电压 (在 LDO 模式中)，或者运用一种智能充电电流模式将输出电容器充电至 V(IN) (在标准模式中) 以限制浪涌电流，直到 V(IN) 至 V(OUT) 之差少于 250mV 为止。此外，也可把 LTC4425 设定以将输出电压箝位于 4.9V 或 5.4V。

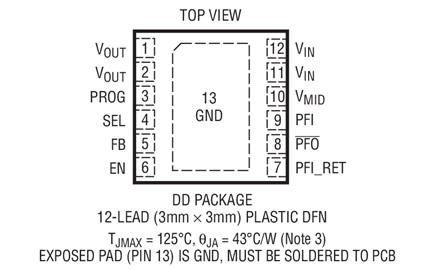

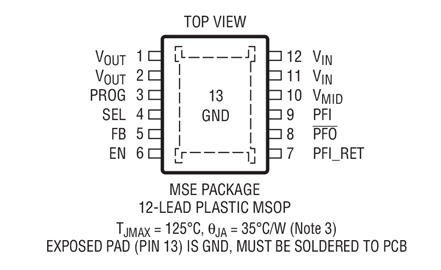

充电电流 (V(OUT) 电流限值) 通过在 PROG 和 GND 之间连接一个电阻器来设置。PROG 引脚上的电压代表从 V(IN) 流至 V(OUT) 的电流 (用于电流监视)。一个内部有源平衡电路负责使每个超级电容器两端的电压保持相等，并将每个电池两端的峰值电压箝位至一个可通过引脚来选择的最大值。LTC4425 能够在非常低的静态电流 (20μA) 条件下运作 (停机电流 <3μA)，并采用扁平 12 引脚 3mm x 3mm DFN 封装或 12 引脚 MSOP 封装。
【用 途】 电容器充电电路【性能 参数】 采用两种紧凑的耐热增强型封装：12引线扁平（0.75mm）3×3mmDFN封装和12引线MSOP封装。在-40℃至+85℃的工作结温范围内工作有保证。 该器件采用具热量限制的线性恒定电流 - 恒定电压 （CC-CV） 架构，从锂离子/
linear推出两节超级电容器充电器系列的最新产品 ltc4425，该产品系列在便携式和数据存储应用中满足大峰值功率、数据备份和拯救“濒临电源崩溃”的需求。ltc4425 具有两种运行模式：充电电流曲

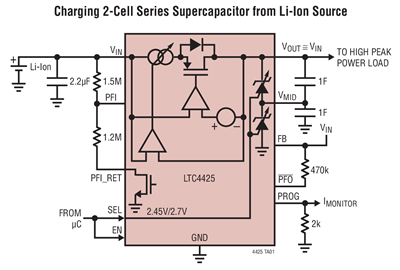

LTC4425应用电路 (恒定电流/恒定电压线性充电器)LTC4425是一款恒定电流/恒定电压线性充电器，专为从一个锂离子/锂聚合物电池、一个 USB 端口或一个 2.7V 至 5.5V 电流限制电源对一个两节超级电容器电池组进行充电而设计LTC4425 能够以一个恒定充电电流将
LTC4425应用电路(恒定电流/恒定电压线性充电器)LTC4425是一款恒定电流/恒定电压线性充电器，专为从一个锂离子/锂聚合物电池、一个USB端口或一个2.7V至5.5V电流限制电源对一个两节超级电容器电池组进行充电而设计LTC4425能够以一个恒定充电电流将输出电容器充电至一个外部设置的输出电压(在LDO模式中)，或者运用
LTC4425应用电路(恒定电流/恒定电压线性充电器)LTC4425是一款恒定电流/恒定电压线性充电器，专为从一个锂离子/锂聚合物电池、一个USB端口或一个2.7V至5.5V电流限制电源对一个两节超级电容器电池组进行充电而设计LTC4425能够以一个恒定充电电流将输出电容器充电至一个外部设置的输出电压(在LDO模式中)，或者运用
背景 凌力尔特公司 （Linear Technology Corporation） 推出两节超级电容器充电器系列的最新产品 LTC4425，该器件采用具热量限制的线性恒定电流 - 恒定电压 （CC-CVLTC4425 具有两种运
LTC4425 是一款恒定电流 / 恒定电压线性充电器，专为从一个锂离子 / 锂聚合物电池、一个 USB 端口或一个 2.7V 至 5.5V 电流限制电源对一个两节超级电容器电池组进行充电而设计。LTC4425 能够以一个恒定充电电流将输出电容器充电至一个外部设置的
LTC4425 是一款恒定电流 / 恒定电压线性充电器，专为从一个锂离子 / 锂聚合物电池、一个 USB 端口或一个 2.7V 至 5.5V 电流限制电源对一个两节超级电容器电池组进行充电而设计。LTC4425 能够以一个恒定充电电流将输出电容器充电至一个外部设置的
LTC4425 是一款恒定电流 / 恒定电压线性充电器，专为从一个锂离子 / 锂聚合物电池、一个 USB 端口或一个 2.7V 至 5.5V 电流限制电源对一个两节超级电容器电池组进行充电而设计。LTC4425 能够以一个恒定充电电流将输出电容器充电至一个外部设置的
LTC4425 是一款恒定电流 / 恒定电压线性充电器，专为从一个锂离子 / 锂聚合物电池、一个 USB 端口或一个 2.7V 至 5.5V 电流限制电源对一个两节超级电容器电池组进行充电而设计。LTC4425 能够以一个恒定充电电流将输出电容器充电至一个外部设置的
