概览

具有两种输入功率范围的内部肖特基二极管 RF 检波器：
- LTC5505-1，-28dBm 至 18dBm
- LTC5505-2，-32dBm 至 12dBm
宽输入频率范围：300MHz 至 3GHz (LTC5505-1)；300MHz 至 3.5GHz (LTC5505-2)
采用了温度补偿
缓冲检波器输出
2.7V 至 6V 的宽 V(CC) 范围
低工作电流：0.5mA
低停机电流：低于 2uA
采用扁平 (高度仅 1mm) 的 ThinSOT 封装

LTC 5505-X 是一种用于 RF 应用工作频率范围为 300MHz 至 3.5GHz 的 RF 功率检波器。在一个小型的 5 引脚 ThinSOT 封装内集成了一个温度补偿肖特基二极管峰值检波器和缓冲放大器。供电电压范围为以单节锂离子电池或三节 NiMH 电池为电源的操作进行了优化。

采用一个片上肖特基二极管对 RF 输入电压进行峰值检波。检波电压被缓冲并提供给 V(OUT) 引脚。节能停机模式将供电电流降至 2uA 以下。

LTC5505-1 在 -28dBm 至 18dBm 的输入功率电平范围内工作。LTC5505-2 在 -32dBm 至 12dBm 的输入功率电平范围内工作。

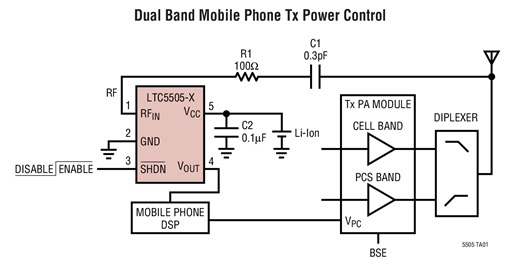

应用

LTC5505-2: 【用　途】 RF肖特基峰值检波器【性能参数】　　采用SOT-23封装，2.7V至6V的宽VCC范围，低工作电流：0.5mA，低停机电流：低于2uA，宽输入频率范围：300MHz至3.5GHz，采用了温度补偿，缓冲检波器输出，在-32dBm至12dBm的输入功率电平范围内工作。
LTC5505-1: 【用　途】 RF肖特基峰值检波器【性能参数】　　采用SOT-23封装，2.7V至6V的宽VCC范围，低工作电流：0.5mA，低停机电流：低于2uA，宽输入频率范围：300MHz至3GHz，采用了温度补偿，缓冲检波器输出，在-28dBm至18dBm的输入功率电平范围内工作。 &
