LTC5510

1MHz 至 6GHz、宽带、高线性度有源混频器

LTC5510产品信息:

概览

优势和特点

  • 输入频率范围至 6GHz
  • 50欧姆 匹配输入 (从 30MHz 至 >3GHz)
  • 能够进行上变频和下变频
  • OIP3:在 f(OUT) = 1575MHz 时为 27dBm
  • 1.5dB 转换增益
  • 噪声指数:在 f(OUT) = 1575MHz 时为 11.6dB
  • 高输入 P1dB:在 5V 时为 11dBm
  • 5V 或 3.3V 电源 (在 105mA)
  • 停机控制
  • LO 输入阻抗始终匹配
  • 0dBm LO 驱动电平
  • 片内温度监视器
  • -40°C 至 105°C 工作温度范围 (T(C))
  • 16 引脚 (4mm x 4mm) QFN 封装

产品详情

LTC 5510 是一款高线性度混频器,专为要求非常宽输入带宽、低失真和低 LO 泄漏的应用而优化。该芯片包括一个双平衡有源混频器以及一个输入缓冲器和一个高速 LO 放大器。输入专为使用 1:1 传输线平衡-不平衡变压器而优化,因而实现了非常宽带的阻抗匹配。该混频器可用于上变频和下变频,并能在宽带系统中使用。

LO 可以进行差分或单端驱动,且只需要 0dBm 的 LO 功率来实现卓越的低失真和噪声性能,同时还降低了外部驱动电路要求。LTC5510 可提供低 LO 泄漏,从而极大地降低了采用输出滤波以满足 LO 抑制要求的需要。

LTC5510 专为 5V 电源而优化,但也可采用一个 3.3V 电源 (性能略有下降)。停机功能允许停用器件以进一步节省功率。



Applications

  • 宽带接收器 / 发送器
  • 电缆下行链路基础设施
  • HF / VHF / UHF 混频器
  • 无线基础设施

LTC5510数据手册:

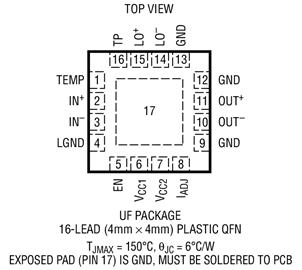

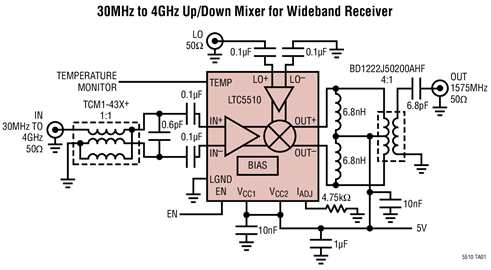

LTC5510引脚功能、电路图:

高性能混频器LTC5510

ltc5510 采用了一个有源混频器内核和一个片内 lo 缓冲器。其 lo 输入仅需 0dbm 的驱动电平。此外,这款器件还具备绝佳的输入和输出隔离性能。

凌力尔特推出一款超宽带高线性度混频器

此外,LTC5510 的输出能达到 4.5GHz,并允
