产品详情

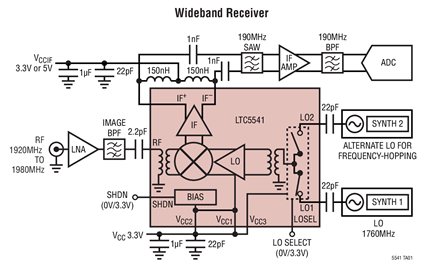

LTC 5541 隶属于一个覆盖 700MHz 至 4GHz 频率范围的高动态范围无源下变频混频器系列。LTC5541专为 1.3GHz 至 2.3GHz RF 应用而优化。LO 频率必须位于 1.4GHz 至 2.0GHz 的范围之内，以获得较佳性能。该器件的典型应用是具有一个 1.7GHz 至 2.2GHz RF 输入和低端 LO 的 LTE 或 W-CDMA 接收器。

LTC5541 专为 3.3V 工作电压而设计，然而；IF 放大器可由 5V 电压来供电，旨在实现高的 P1dB。一个执行快速开关操作的集成 SPDT LO 开关可接受两个有源 LO 信号，同时提供高隔离度。

LTC5541 的高转换增益和高动态范围允许在高选择性接收器设计中使用规格较宽松的 IF 滤波器，并较大限度地缩减了总体解决方案成本、板级空间和系统级偏差。


高动态范围下变频混频器系列

• 无线基础设施接收机 (LTE、W-CDMA、TD-SCDMA、UMTS、GSM1800)
• 高动态范围下变频混频器应用
