LTC5544

4GHz 至 6GHz、高动态范围、下变频混频器

LTC5544产品信息:

概览

优势和特点

  • 转换增益:7.4dB (在 5250MHz)
  • IIP3:25.9dBm (在 5250MHz)
  • 噪声指数:11.3dB (在 5250MHz)
  • 高输入 P1dB
  • IF 带宽高达 1GHz
  • 640mW 功耗
  • 停机引脚
  • 50欧姆 单端 RF 和 LO 输入
  • +2dBm LO 驱动电平
  • 高 LO-RF 和 LO-IF 隔离度
  • -40°C 至 105°C 工作温度 (T(C))
  • 小的解决方案外形尺寸
  • 16 引脚 (4mm x 4mm) QFN 封装

产品详情

LTC 5544 隶属于一个覆盖 600MHz 至 6GHz 频率范围的高动态范围、高增益无源下变频混频器系列。LTC5544 专为 4GHz 至 6GHz RF 应用而优化。LO 频率必须位于 4.2GHz 至 5.8GHz 的范围之内,以获得优质性能。该器件的典型应用是具有一个 5.15GHz 至 5.35GHz RF 输入和低端 LO 的 WiMAX 接收机。

LTC5544 专为 3.3V 工作电压而设计,然而,IF 放大器可由 5V 电压来供电以实现较高的 P1dB。

LTC5544 的高集成度较大限度地缩减了总体解决方案成本、板级空间和系统级偏差,同时提供了适合严苛接收机应用的极高动态范围。



应用

  • 5GHz WiMAX / WLAN 接收机
  • 4.9GHz 公共安全频段
  • 4.9GHz 至 6GHz 军用通信
  • 点对点宽带通信
  • 雷达系统

LTC5544数据手册:

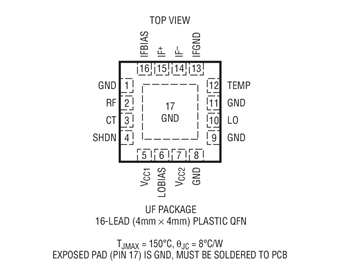

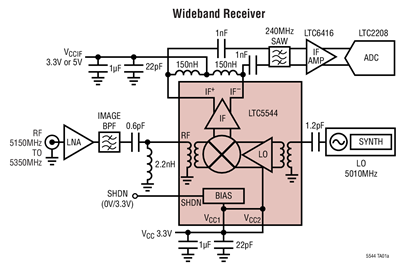

LTC5544引脚功能、电路图:

LTC5544

【用 途】 变频混频器【性能 参数】  采用16引线QFN封装,采用3.3V单电源工作,吸取194mA电流。具0.6us接通和关断时间的断电功能,支持突发模式(BurstMode)工作或TDD(时分双工)系统。当禁止工作时,消耗最大电流为500uA。可支持高达1GHz的IF频率。集成了LO缓冲器和两个RF平衡-不平衡转换器。让RF和

涵盖 4.6GHz RF 频率范围的高线性度下变频混频器LTC5544(凌力尔特)

凌力尔特公司 (Linear Technology Corporation) 推出 4GHz 至 6GHz 大动态范围下变频混频器 LTC5544LTC5544 混频器可提供高线性度和 25.9dBm IIP3 (输入 3 阶截取),由于集成了 IF 放大器而能提供 7.4dB 的高转换增益,噪声指数为 11.3dB。

凌力尔特推出LTC5544 4GHz至6GHz大动态范围下变频混频器

(MILPITAS, CA) – 2012 年 3 月 29 日– 凌力尔特公司 (LinearTechnology Corporation) 推出 4GHz 至 6GHz 大动态范围下变频混频器 LTC5544LTC5544 混频器可提供高线性度和 25.9dBm IIP3 (输入 3 阶截取),由于集成了 IF 放大器而能提供 7.4dB的高转换增益,

高线性度下变频混频器涵盖 4.6GHz RF 频率范围

MILPITAS, CA) – 2012 年 3 月 29 日 – 凌力尔特公司 (Linear Technology Corporation) 推出 4GHz 至 6GHz 大动态范围下变频混频器 LTC5544LTC5544 混频器可提供高线性度和 25.9dBm IIP3 (输入 3 阶截取),由于集成了 IF 放大器而能提供 7.4dB 的高转换增益,噪声指数为

凌力尔特变频混频器LTC5544 实现卓越动态范围性能

凌力尔特公司 (Linear Technology Corporation)今天宣布 推出 4GHz 至 6GHz 大动态范围下变频混频器 LTC5544。该LTC5544 混频器可提供高线性度和 25.9dBm IIP3 (输入 3 阶截取),这些性能特点使主接收器和数字预失真接收器能实现卓越的动态范围性能。

Linear推出大动态范围下变频混频器LTC5544

凌力尔特公司 (Linear Technology Corporation) 推出 4GHz 至 6GHz 大动态范围下变频混频器 LTC5544LTC5544 混频器可提供高线性度和 25.9dBm IIP3 (输入 3 阶截取),由于集成了 IF 放大器而能提供 7.4dB 的高转换增益,噪声指数为 11.3dB。

高线性度下变频混频器涵盖 4.6GHz RF 频率范围

此外,LTC5544 的RF 输入可以承受很强的干扰信号,而不会显着降低
