LTC5556

1.5GHz 至 7GHz 双路可编程增益下变频混频器

LTC5556产品信息:

概览

优势和特点

  • 9dB 电源转换增益
  • 32dBm 输出 IP3
  • 步进为 0.5dB 的 15.5dB 范围 IF DVGA
  • 高达 900MHz 的 IF 频率范围
  • 更低功耗模式
  • 3.3V 单电源
  • 简单 SPI,实现快速开发
  • -40°C 至 105°C 运行 (T(C))
  • 极小的解决方案尺寸
  • 32 引脚 (5mm × 5mm) QFN 封装

产品详情

LTC5556 双路可编程增益下变频混频器适合需要精密增益设置的分集和 MIMO 接收器。每个通道都包含一个有源混频器和一个数字 IF VGA,其增益控制范围为 15.5dB。可以通过 SPI 以 0.5dB 的步进对每个通道的 IF 增益范围进行编程。

每个通道的使能引脚允许快速开启和关闭。还提供了更低功耗模式。

此器件具有与 LTC5566 相同的功能,但混频器针对更高的 3GHz 至 7GHz RF 频率范围进行了优化,IF 针对高达 900MHz 的使用频率进行了优化。可以在低至 1.5GHz 或高达 8GHz(性能会降低)的频率下使用混频器。

双路可编程增益下变频混频器
产品型号最佳 RF 范围IF 范围
LTC55563GHz 至 7GHz1MHz 至 900MHz
LTC5566300MHz 至 4.5GHz1MHz 至 500MHz

应用

  • 4G 和 5G MIMO 接收器
  • 5.1GHz 至 5.9GHz LTE-U
  • 分布式天线系统 (DAS)
  • 网络测试/监控设备
  • 固定卫星服务

LTC5556数据手册:

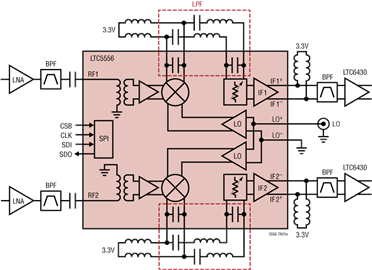

LTC5556引脚功能、电路图:
