LTC 5564 是一款精准的 RF 功率检波器，适合于频率范围为 600MHz 至 15GHz 的应用。LTC5564 可在 -24dBm 至 16dBm 的输入功率级范围内运作。

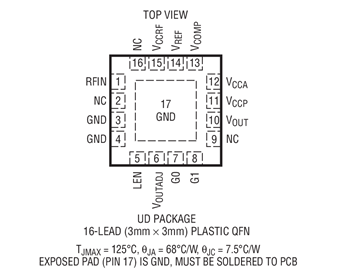

一个温度补偿型肖特基二极管峰值检波器、增益可选的运算放大器和快速比较器被整合在一个小外形的 16 引脚 3mm x 3mm QFN 封装之中。
由一个比较器和放大器对 RF 输入信号进行峰值检波并随后进行检测。比较器对超过 V(REF) 的输入电平提供了一个 9ns 的响应时间，并具有一种锁存器启用 / 停用功能。增益可选的运算放大器为模拟输出提供了一个 350V/μs 的转换速率和 75MHz 的解调带宽。
V(OUTADJ) 和 V(REF) 引脚分别提供了 V(OUT) 失调和 V(COMP) 开关点电压的调节功能。
【用 途】 RF功率检波器【性能 参数】 采用小外形的3mmx3mm16引脚QFN封装。单3.3V或5V电源来供电。是带比较器的7ns超快响应时间15GHz RF功率检测器,频率范围从600MHz 到15GHz,输入功率电平从-24dBm 到16dBm,75MHz解调带宽,可编程增益设定以改善灵敏度,放大器输出失调电压可
加利福尼亚州米尔皮塔斯 (MILPITAS, CA) – 2010 年 12 月 1 日 – 凌力尔特公司 (Linear Technology Corporation) 推出一款精准 RF 功率检波器 LTC5564
LTC5564 可在 -24dBm 至 16dBm 的输入功率级范围内运作。 一个温度补偿型肖特基 二极管 峰值检波器、增益可选的 运算放大器 和快速 比较器 被整合在一个小外形的 1
凌力尔特公司(LinearTechnologyCorporation)推出一款精准RF功率检波器LTC5564，该器件在600MHz至15GHz的频率范围内工作，对脉冲RF信号具有出色的7ns快速响应时间
凌力尔特公司 (Linear Technology Corporation) 推出一款精准 RF 功率检波器 LTC5564，该器件在 600MHz 至 15GHz 的频率范围内工作，对脉冲 RF 信号具有出色的
凌力尔特公司(LinearTechnologyCorporation)推出一款精准RF功率检波器LTC5564，该器件在600MHz至15GHz的频率范围内工作，对脉冲RF信号具有出色的7ns快速响应时间
&n
检波器，是检出波动信号中某种有用信息的装置。用于识别波、振荡或信号存在或变化的器件。检波器通常用来提取所携带的信息。检波器分为包络检波器和同步检波器。前者的输出信号与输入信号包络成对应关系，主要用于标准调幅信号的解调。后者实际上是一个模拟相乘器，为了得到解调作用，需要另外加入一个与输入信号的载波完全一致的振荡信号（相干信号）。同步检波器主要用于单边带调幅信号的解调或残留边带调幅信号的解调。凌力尔特
