LTC5566

300MHz 至 6GHz 双通道可编程增益下变频混频器

LTC5566产品信息:

概览

优势和特点

  • 12dB 功率转换增益
  • 35dBm 输出 IIP3
  • 15.5dB 范围 IF DVGA (0.5dB 步进)
  • 可编程 RF 输入调谐
  • 降低功率模式
  • 3.3V 单电源
  • 用于实现快速开发的简单 SPI
  • -40°C 至 105°C 工作温度 (T(C))
  • 非常小的解决方案尺寸
  • 32 引脚 (5mm x 5mm) QFN 封装

产品详情

LTC 5566 双通道可编程增益下变频混频器非常适合那些要求精准增益设置的分集和 MIMO 接收机。每个通道包括一个有源混频器和一个具 15.5dB 增益控制范围的数字 IF VGA。每个通道的 IF 增益通过 SPI 以 0.5dB 步进进行编程。

通过 SPI 或并行控制线实现的可编程 RF 输入调谐使该器件很受宽带无线电应用的青睐。此外,该器件还提供了一种通过 SPI 进行设置的降低功率模式。

集成的 RF 变压器提供了单端 50欧姆 输入。差分 LO 输入专为单端或差分驱动而设计。差分 IF 输出简化了至差分 IF 滤波器和放大器的接口。此混频器专为在高达 5GHz 频率使用而优化,但也可以在高至 6GHz 的频率下使用 (性能有所下降)。



Applications

  • 4G 和 5G MIMO 接收机
  • 分集接收机
  • 分布式天线系统 (DAS)
  • 网络测试 / 监视设备
  • 软件定义无线电

LTC5566数据手册:

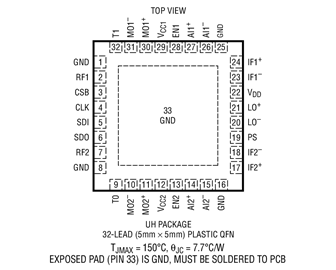

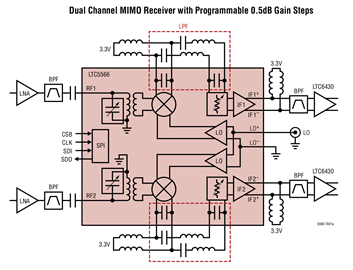

LTC5566引脚功能、电路图:
