LTC 5583 是一款双通道 RMS 功率检波器，它能够测量两个具有宽动态范围的 AC 信号，测量范围为 -59dBm 至 4dBm (取决于频率)。采用分贝标度值来表示每个 AC 信号的功率精确地转换为一个以线性刻度来标注的 DC 电压，这与输入信号波形的波峰因数无关。LTC5583 适合于多种 RF 标准的精准功率测量和电平控制，包括 LTE、EDGE、W-CDMA、CDMA2000、TD-SCDMA 和 WiMAX。
上佳的通道间隔离度是同时运作两个通道所必需的。对于那些两个输入信号处于相同频率的应用 (例如：测量 VSWR)，LTC5583 可在 2.14GHz 频率下提供 40dB 隔离度，即使采用单端输入也不例外。不需要使用平衡-不平衡变压器。当两个输入信号处于不同的频率时，隔离度可高达 50dB。利用差分输入能够将隔离度改善至 >55dB。

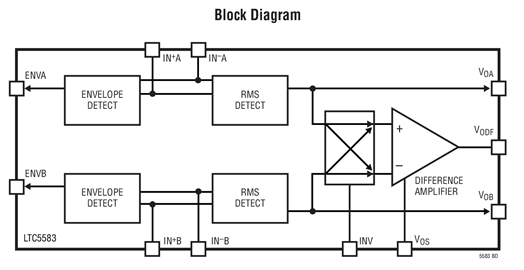

两个输入信号的功率差在一个差分输出引脚上提供。另外，每个通道还具有一个快速包络检波器，用于跟踪 RF 输入信号的包络并输出一个与信号的瞬时功率成正比的电压。如需降低功耗，则可停用该包络检波器。
【用 途】 功率检测器【性能 参数】 采用4mmx4mm 24引脚QFN封装。是匹配的双路6GHz RMS功率检测器,能测量两路AC信号，动态范围从-59dBm 到4dBm,频率范围从40MHz 到6GHz,整个温度范围精度为±0.5dB，两路的匹配输出小于1.25dB，快速响应时间,上升时间1
凌力尔特公司(Linear Technology Corporation)日前推出40MHz 至 6GHz 双通道、匹配 RMS 功率检测器 LTC5583，该器件在 2.14GHz 时提供超过 55dB在 RF 功率放大器 (PA) 应用中，LTC5583 为准确测量正向功率、反向功率和电压驻波比 (VSWR) 提供了一个简单的解决方案。该器件由一对 60dB 动态范围的 RMS 检测
ltc5583 以单 3.3v 电源工作，总电流消耗为 80.5ma。这 266mw 功率比其他可用解决方案的功率低 25%。该器件有一个使能引脚，允许该芯片断电。ltc5583 采用 4mm x 4mm 24 引脚 qfn 封装。 凌力尔特公司 (linear technology corporation) 推出 40mhz 至 6ghz 双通道、
凌力尔特公司 (Linear Technology Corporation) 推出 40MHz 至 6GHz 双通道、匹配 RMS 功率检测器 LTC5583，该器件在 2.14GHz 时提供超过 55dB在 RF 功率放大器 (PA) 应用中，LTC5583 为准确测量正向功率、反向功率和电压驻波比 (VSWR) 提供了一个简单的解决方案。该器件由一对 60dB 动态范围的
MILPITAS, CA) – 2010 年 9 月 10 日– 凌力尔特公司 (Linear Technology Corporation) 推出 40MHz 至 6GHz双通道、匹配 RMS 功率检测器 LTC5583在 RF 功率放大器 (PA) 应用中，LTC5583为准确测量正
) – 2010 年 9 月 10 日 – 凌力尔特公司 (Linear Technology Corporation) 推出 40MHz 至 6GHz 双通道、匹配 检测器 LTC5583在 RF 功率放大器 (PA) 应用中，LTC5583 为准确测量正向功率
凌力尔特公司 (linear technology corporation) 推出 40mhz 至 6ghz 双通道、匹配 rms 功率检测器 ;ltc5583， 该器件在 2.14ghz 时提供超过在 rf 功率放大器 (pa) 应用中，ltc5583 为准确测量正向功率、反向功率和电压驻波比 (vswr) 提供了一个简单的解决方案。该器件由一对 60db 动态范围的 rms
以差分方式驱动时，ltc5583 在 2.14ghz 时具 55db 最佳通道至通道隔离。与其他检测器不同，ltc5583 可就高达 2.14ghz 的 rf 输入频率以单端方式运行，从而无需平衡-不平衡转换器。
LTC5582双通道LTC5583是一个RMS检波器，在任何频率下提供稳定的高温性能（从-40 ° C至85 ° C）高达10GHz的LTC5582，为LTC5583 6GHz的家庭 。
凌力尔特公司(LinearTechnologyCorporation)推出40MHz至6GHz双通道、匹配RMS功率检测器LTC5583，该器件在2.14GHz时提供超过55dB的隔离。在RF功率放大器(PA)应用中，LTC5583为准确测量正向功率、反向功率和电压驻波比(VSWR)提供了一个简单的解决方案。
