SmartMesh IP 无线传感器网络是自我管理式的低功率互联网协议 (IP) 网络，其采用被称为“微尘”(Mote) 的无线节点构建而成。LTC 5800-IPM 是 Eterna 系列 IEEE 802.15.4e 片内系统 (SoC) 解决方案中的 SmartMesh IP 集成电路，其运用了一种高度集成的低功率无线电设计，以及一个运行 SmartMesh IP 嵌入式网络软件的 ARM Cortex-M3 32 位微处理器。
借助 SmartMesh IP 时间同步网络，网络中的所有节点皆可传送、供应或终止数据，并能在采用电池供电的情况下工作多年。SmartMesh IP 是一种高度灵活的网络，其在一个易于集成的平台上具有经过验证的可靠性和低功耗性能。

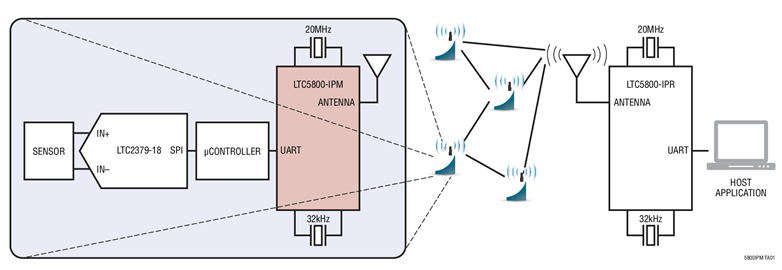

LTC5800-IPM在 SmartMesh IP 网络中的运行方式由选择装载的 SmartMesh IP 网络软件决定： SmartMesh IP 网络中的无线节点、EManager 或接入点节点 。与 LTC5800-IPM 一起提供的 SmartMesh IP 软件经过了全面的测试与验证，而且可以很容易地通过一个软件应用程序接口进行配置。一旦您已经购买了 SmartMesh IP 产品，即可通过您的 myLinear 帐户 下载 SmartMesh IP 堆栈二进制文件。在 这里 填写一张申请表以启用访问。
LTC5800*WR-IPMA 硬件的引脚信号传输运行方式由加载的软件决定，并在下面的产品数据手册中详细说明：
LTC5800-IPM | = | LTC5800*WR-IPMA 硬件 | + | SmartMesh IP 节点软件 | → | LTC5800-IPM 产品手册 |
LTC5800-IPR | = | LTC5800*WR-IPMA 硬件 | + | SmartMesh IP EManager软件 | → | LTC5800-IPR 产品手册 |
LTC5800-IPA | = | LTC5800*WR-IPMA 硬件 | + | SmartMesh IP 接入点软件 | → | LTC5800-IPA 产品手册 |
网络特点 | |
特点 | 优势 |
>99.999% 的网络可靠性 | 可避免发生其他无线网络常见的通信信号丢失 |
经过 NIST 认证的 AES-128 位加密 | 利用端到端加密、消息完整性检查和设备认证对数据提供保护 |
可扩展 | 采用时隙化通道跳频协议以避免发生网络内冲突，从而实现扩展性的最大化，并尽量地减少由于拥塞所引起的高耗电和高延迟的传输重试。 |
双向通信 | 非常适合监视和控制应用 |
每个节点每秒最多传送 10 条消息 | 时隙化通信可避免争用。该数据速率包含了用于包重试的内置裕度。 |
器件特点 | |
特点 | 优势 |
业界领先的低功耗无线电技术 |
|
预先设计的 RF | RF 组件包括一个片内功率放大器并专为实现优化性能进行了预调谐 (包括温度补偿)，从而节省了开发时间。 |
支持能量收集 | 非常低功率设计使得节点可采用多种 能量收集器 来供电。点击 这里 以查看一款由室内光供电的 SmartMesh IP 节点的演示电路。 |
集成型温度传感器 | 精准型温度传感器直接集成在节点之中。 |
SmartMesh IP 非常适合无线工业物联网 (IoT) 应用。如需更多地了解 SmartMesh 应用，请点击 这里 。
【用 途】 无线传感器【性能 参数】 采用72引脚QFN封装，接收电流：4.5m,发送电流(在0dBm)：5.4mA,发送电流(在+8dBm)：9.7mA,IEEE802.15.4，2.4GHz(2400MHz至2483.5MHz)，时间同步、通道跳频网络可在严酷环境中提供超低功耗和高可靠性,自形成、自愈型网格网络,直接序列扩频,
