LTC 6101 / LTC6101HV 是通用型、高电压、高压侧电流检测放大器。超卓的器件特性提供了设计灵活性；最大失调电压为 300µA，电流消耗仅 375µA (60V 电压条件下的典型值)。LTC6101 采用 4V 至 60V 的电源运作，而 LTC6101HV 则采用 5V 至 100V 电源。
LTC6101 通过一个外部检测电阻器 (分流电阻器) 两端的电压来监视电流。内部电路将输入电压转换为输出电流，因而使得能够在高共模电压的小检测信号转换至一个相对于地的信号。低 DC 失调允许采用一个小分流电阻器和大增益设置电阻器。因此，分路中的功耗可减少。
宽工作电源范围和高准确度使得 LTC6101 成为从汽车到工业以及电源管理应用的理想选择。500mV 的最大输入检测电压允许对宽电流范围进行监视。快速响应使 LTC6101 成为负载电流警告和关断保护控制的较佳选择。凭借非常低的电源电流，LTC6101 是功耗敏感应用的合适之选。

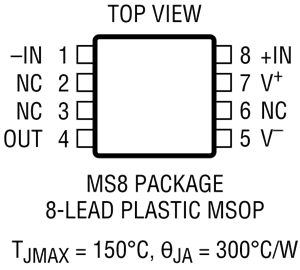

LTC6101 采用 5 引脚 SOT-23 和 8 引脚 MSOP 封装。
凌特公司的LTC6101高压侧电流检测放大器具有很快的响应时间，输入电压范围为4V至60V。LTC6101可以承受高达70V的电压，该特点在电源故障或灾难性负载变化导致瞬态过压时是非常宝贵的。LTC6101的响应时间低于1us，非常适用于出现故障时用来实现自动关机。LTC6101用来从高共模电压中抽取小差分信号，然后加以放大并转换成以地为基准的信号。LTC6101简化了这
凌特公司（Linear Technology）的 LTC6101 高压侧电流检测放大器具有很快的响应时间，输入电压范围为 4V 至 60V。LTC6101 可以承受高达 70V 的电压，该特点在电源故障或灾难性负载变化导致瞬态过压时是非常宝贵的。LTC6101 的响应时间低于 1us，非常适用于出现故障时用来实现自动关机。LTC6101 用来从高共模电压中抽取小差分信号，然后加以放大并转换成以地
凌特公司（Linear Technology）的 LTC6101 高压侧电流检测放大器具有很快的响应时间，输入电压范围为 4V 至 60V。LTC6101 可以承受高达 70V 的电压，该特点在电源故障或灾难性负载变化导致瞬态过压时是非常宝贵的。LTC6101 的响应时间低于 1us，非常适用于出现故障时用来实现自动关机。LTC6101 用来从高共模电压中抽取小差分信号，然后加以放大并转换成以地为
LTC6101应用电路LTC6101的速度和准确度使其非常适合直接与一个ADC(比如凌特公司的16位增益累加模数转换器LTC2433)相连。
LTC6101 的速度和准确度使其非常适合直接与一个ADC（ 比如凌特公司的16 位增益累加模数转换器LTC2433） 相连。
两个外部MOSFET加电压，允许的LTC6101被连接到一个非常高的潜力和测量电流的流动。输出电流运算放大器，即在Rsense的感应电压成正比，通过货币供应量M1流向，并创建一个接地参考输出电压。
流过一个具有大的反向偏置电位的光电二极管的电流直接通过一个 LTC6101 转换为接地参考输出电压。电源轨可高达 70V。I 至 V 转换电路 (跨阻抗放大器) 的增益通过选择电阻器 RL 来设定。
