LTC6102

精准零漂移电流检测放大器

LTC6102产品信息:

概览

优势和特点

  • 电源范围:
    • 4V 至 60V,绝对最大值为 70V (LTC6102)
    • 5V 至 100V,绝对最大值为 105V (LTC6102HV)
  • 最大输入失调为 ±10μV
  • 最大输入失调漂移为 ±50nV/°C
  • 快速响应:1μs 阶跃响应
  • 可利用两个电阻器进行增益配置
  • 低输入偏置电流:3nA 最大值
  • PSRR 130dB 最小值
  • 输出电流高达 1mA
  • 工作温度范围:-40°C 至125°C
  • 停机模式 (仅 LTC6102-1):1μA 最大值
  • 采用 8 引脚 MSOP 和 3mm x 3mm DFN 封装

产品详情

LTC 6102 / LTC6102HV 是通用、高电压、高压侧电流检测放大器。这些器件的高额定电源电压使其可在很多高端应用中使用,而低漂移和失调则可在多种工作条件下保证准确度。LTC6102-1 是 LTC6102 的一个版本,其包括一个低功率停机模式以保存系统在待机模式。

LTC6102 / LTC6102HV 通过一个外部检测电阻器 (分流电阻器) 两端的电压来监视电流。内部电路负责将输入电压转换为输出电流,从而使得能够把大共模电压上的一个小检测信号变换为以地为参考电位的信号。低 DC 失调允许采用非常低的分流电阻器阻值和很大的增益设定电阻器。因此,分路中的功耗有所减少。

宽工作电源范围和高准确度使得 LTC6102 非常适合于从汽车到工业和电源管理等众多的应用。2V 的最大输入检测电压使其能够监视很宽的电流和电压范围。快速响应则令 LTC6102 成为负载电流报警和关断保护控制的完美选择。

LTC6102 的所有版本采用 8 引脚 MSOP 和 3mm x 3mm DFN 封装。


应用

  • 分流测量
  • 电池监视
  • 远端采样
  • 负载保护
  • 电动机控制
  • 汽车控制

LTC6102数据手册:

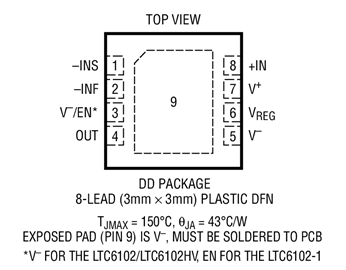

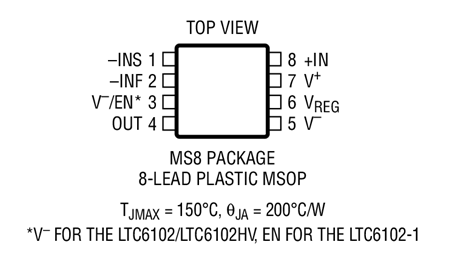

LTC6102引脚功能、电路图:

LTC6102

所产生的106dB动态范围允许LTC6102能够从安培级的电流中分辨出微安级的电流。与其它电流检测放大器相比,LTC6102大幅降低

Linear 推出105V高压侧电流检测放大器_模拟技术

凌力尔特公司(LinearTechnologyCorporation)推出目前最精确的高压侧电流检测放大器LTC6102。该器件的最大输入失调电压仅为10uV,可以接受高达2V的差分检测电压。所产生的106dB动态范围允许LTC6102能够从安培级的电流中分辨出微安级的电流。与其它电流检测放大器相比,LTC6102大幅降低的失调允许在不牺牲分辨率的情况下成比例地降低检测电阻。

凌力尔特发布仅10μV失调和零漂移的105V高

凌力尔特公司(LinearTechnologyCorporation)推出目前最精确的高压侧电流检测放大器LTC6102。该器件的最大输入失调电压仅为10uV,可以接受高达2V的差分检测电压。所产生的106dB动态范围允许LTC6102能够从安培级的电流中分辨出微安级的电流。与其它电流检测放大器相比,LTC6102大幅降低的失调允许在不牺牲分辨率的情况下成比例地降低检测电阻。LTC6102的精度得到了一个小于50nV/℃的

Linear推出10uV失调和零漂移的105V高压侧电流检测放大器_模拟技术

凌力尔特推出目前最精确的高压侧电流检测放大器 LTC6102。该器件的最大输入失调电压仅为 10uV,可以接受高达 2V 的差分检测电压。所产生的 106dB 动态范围允许 LTC6102能够从安培级的电流中分辨出微安级的电流。与其它电流检测放大器相比,LTC6102 大幅降低的失调允许在不牺牲分辨率的情况下成比例地降低检测电阻。LTC6102 的精度得

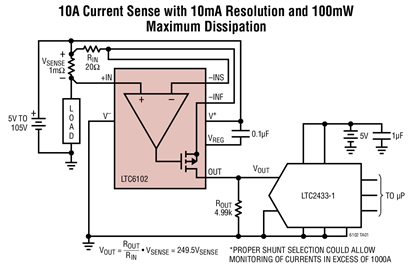

LTC6102应用电路

LTC6102应用电路LTC6102pdfdatasheet(ZeroDriftHighSideCurrentSenseAmplifier)

凌力尔特105V电流检测放大器最大输入失调仅为10uV

凌力尔特公司(LinearTechnologyCorporation)推出目前最精确的高压侧电流检测放大器LTC6102。该器件的最大输入失调电压仅为10uV,可以接受高达2V的差分检测电压。所产生的106dB动态范围允许LTC6102能够从安培级的电流中分辨出微安级的电流。与其它电流检测放大器相比,LTC6102大幅降低的失调允许在不牺牲分辨率的情况下成比例地降低检测电阻。LTC6102的精度得到了一个小于50nV/℃的近零保

凌力尔特推出高压侧电流检测放大器 LTC6102

凌力尔特公司(LinearTechnologyCorporation)推出目前最精确的高压侧电流检测放大器LTC6102。该器件的最大输入失调电压仅为10uV,可以接受高达2V的差分检测电压。所产生的106dB动态范围允许LTC6102能够从安培级的电流中分辨出微安级的电流。与其它电流检测放大器相比,LTC6102大幅降低的失调允许在不牺牲分辨率的情况下成比例地降低检测电阻。LTC6102的精度得到了一个小于50nV/°C的近零

凌力尔特105V电流检测放大器最大输入失调

凌力尔特公司(Linear Technology Corporation)推出目前最精确的高压侧电流检测放大器LTC6102。所产生的106dB动态范围允许LTC6102能够从安培级的电流中分辨出微安级的电流。与其它电流检测放大器相比,LTC6102大幅降低的失调允许在不牺牲分辨率的情况下成比例 地降低检测电阻。LTC6102的精度得到了一个小于50nV/℃

凌力尔特发布仅10μV失调和零漂移的105V高压侧电流检测放大器

凌力尔特公司(LinearTechnologyCorporation)推出目前最精确的高压侧电流检测放大器LTC6102。该器件的最大输入失调电压仅为10uV,可以接受高达2V的差分检测电压。所产生的106dB动态范围允许LTC6102能够从安培级的电流中分辨出微安级的电流。与其它电流检测放大器相比,LTC6102大幅降低的失调允许在不牺牲分辨率的情况下成比例地降低检测电阻。LTC6102的精度得到了一个小于50nV/℃的近零

凌力尔特推出高压侧电流检测放大器 LTC6102_模拟技术

凌力尔特公司(Linear Technology Corporation)推出目前最精确的高压侧电流检测放大器 LTC6102。所产生的 106dB 动态范围允许 LTC6102能够从安培级的电流中分辨出微安级的电流。与其它电流检测放大器相比,LTC6102 大幅降低的失调允许在不牺牲分辨率的情况下成比例地降低检测电阻。检
