LTC6229

具停机功能的 0.88nV/√Hz 730MHz、500V/µs、低失真轨至轨输出运放

LTC6229产品信息:

概览

优势和特点

  • 超低电压噪声:0.88nV/√Hz
  • 高速时低失真:
    • HD2/HD3 < -100dBc(Av = +1,4V(P-P),2MHz,R(L) = 1k欧姆)
  • 高压摆率:500V/μs
  • GBW = 890MHz
  • -3dB 频率 (A(V) = +1):730MHz
  • 输入失调电压:不同温度下的最大值为 250μV
  • 失调漂移:0.4μV/°C
  • 输入共模范围包括负电源轨
  • 轨到轨输出摆幅
  • 电源电流:每通道 16mA(典型值)
  • 关断电源电流 = 500µA
  • 工作电源范围:2.8V 至 11.75V
  • 大输出电流:80mA(最小值)
  • 极高开环增益:5.6V/μV (135dB),R(L) = 1k欧姆
  • 工作温度范围:-40°C 至 125°C
  • 单通道版本采用 8 引脚 SOIC、TSOT-23 和 DC-6 封装,双通道版本采用 DD10 和 MS8 封装

产品详情

LTC6228 /LTC6229 是单通道/双通道非常快速、低噪声、轨至轨输出、单位增益稳定型运放。这些器件的增益带宽乘积为 890MHz,转换速率为 500V/μs。这两款器件具有仅 0.88nV/√Hz的低输入参考电压噪声和优于 -100dB (在 (P-P)) 的低失真性能 (即使对于速度高达 2MHz 的大信号也不例外),因而非常适合需要高动态范围和处理高转换速率信号的应用 (例如驱动 A/D 转换器)。其他特点包括关断以及启用/停用内部偏置电流抵消功能电路以优化噪声性能的能力。

由于兼具低失调、低失调漂移、高增益和高 CMRR,因而使得 LTC6228 系列成为宽动态范围应用的绝佳选择。

对于 2.8V 至 11.75V 电源电压,LTC6228 系列可保持出色的性能,这些器件规格在 3V、5V 和 10V (±5V) 电源。该运算放大器的输入范围扩展至负电源轨,输出范围包含整个电源范围,因此能适应宽摆幅信号和单电源运行。

对于空间受限的 PCB 布局,LTC6228 可提供 2mm × 2mm DFN 封装,而 LTC6229 则可提供 3mm × 3mm DFN 封装。这些放大器还可提供传统的引线式封装。这些放大器可以用作许多高速运放的改进型替代产品,以改善速度、噪声、失真和动态范围。

应用

  • 光学电子器件:快速跨阻抗放大器
  • 驱动高动态范围 A/D 转换器
  • 有源滤波器
  • 视频放大器
  • 高速差分至单端转换
  • 低电压高保真放大

LTC6229数据手册:

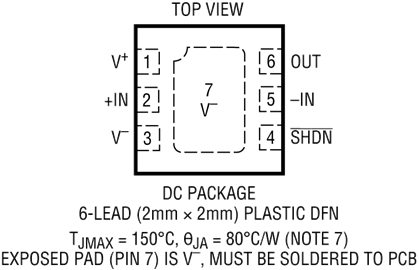

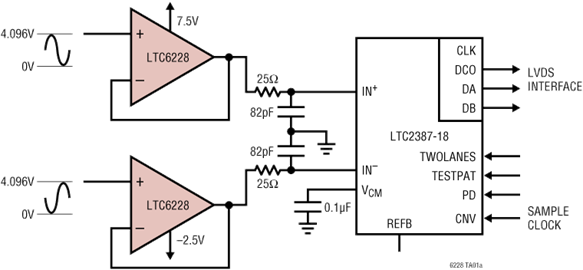

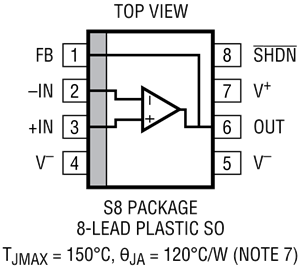

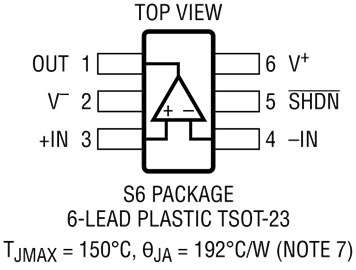

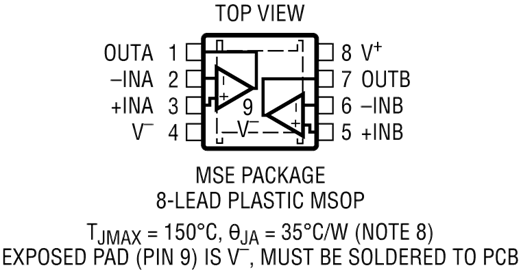

LTC6229引脚功能、电路图:
