LTC6254

四路、720MHz、3.5mA、高效、轨至轨 I/O 运放

LTC6254产品信息:

概览

优势和特点

  • 增益带宽乘积:720MHz
  • -3dB 频率 (A(V) = 1):400MHz
  • 低静态电流:3.5mA (最大值)
  • 高转换速率:280V/μs
  • 输入共模电压包括两个电源轨
  • 轨至轨输出摆幅
  • 低的宽带电压噪声:2.75nV/√Hz
  • 断电模式:42μA
  • 快速输出恢复
  • 电源电压范围:2.5V 至 5.25V
  • 输入失调电压:350μV (最大值)
  • 大输出电流:90mA
  • CMRR:105dB
  • 开环增益:60V/mV
  • 工作温度范围:-40°C 至 125°C
  • 单路器件采用 6 引脚 TSOT-23 封装
  • 双路器件采用 MS8、2mm x 2mm DFN、8 引脚 TSOT-23、MS10 封装
  • 四路器件采用 MS16 封装

产品详情

LTC 6252 / LTC6253 / LTC6254 是单路 / 双路 / 四路、低功率、高速、具稳定单位增益的轨至轨输入 / 输出运算放大器。这些器件仅采用 3.5mA 的电源电流,具有一个 720MHz 的增益带宽乘积、280V/μs 转换速率和一个 2.75nV/√Hz 的低输入参考噪声。高带宽、高转换速率、低功耗和低宽带噪声的组合使 LTC6252 系列在众多具有相似电源电流的轨至轨输入 / 输出运放产品当中别具一格。这些运算放大器非常适合较低电源电压的高速信号调理系统。

LTC6252 系列可在 2.5V 至 5.25V 的电源电压电平范围内保持高效性能,其技术规格针对 2.7V 和 5.0V 电源进行了全面拟订。

对于那些需要断电功能的应用,采用 MS10 封装的 LTC6252 和 LTC6253 提供了一个停机引脚,该引脚负责停用放大器并将电流消耗降低至 42μA。

LTC6252 系列可以用作许多市售运放的直接替代产品,以减少功耗或改善输入 / 输出范围和性能。



应用

  • 低电压、高频率信号处理
  • 驱动 A/D 转换器
  • 轨至轨缓冲放大器
  • 有源滤波器
  • 电池供电型设备

LTC6254数据手册:

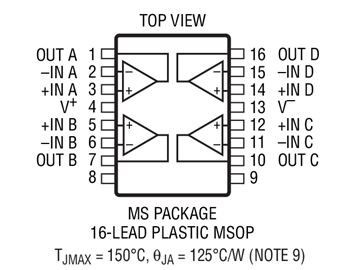

LTC6254引脚功能、电路图:

LTC6254

【用 途】 四路运算放大电路【性能 参数】  采用MS16封装 ,电源电压范围:2.5V至5.25V,输入失调电压:350μV(最大值),大输出电流:90mA,CMRR:105dB,开环增益:60V/mV。工作温度范围:-40°C至125°C。 特点: 增益带宽乘积:720MH
