LTC6259

1.3MHz、20μA、高电源效率、轨至轨 I/O 运放

LTC6259产品信息:

概览

优势和特点

  • 增益带宽乘积:1.3MHz
  • 低静态电流:20μA
  • C-Load 运放可驱动全电容性负载
  • 失调电压:400μV (最大值)
  • 轨至轨输入和输出
  • 电源电压范围:1.8V 至 5.25V
  • EMI 抑制比:45dB (在 1GHz)
  • 输入偏置电流:75nA (最大值)
  • CMRR / PSRR:95dB / 90dB
  • 停机电流:7μA (最大值)
  • 工作温度范围:-40°C 至 125°C
  • 单通道器件采用 6 引脚 TSOT-23, 2mm x 2mm DFN 封装
  • 双通道器件采用 8 引脚 MS8、MS10、TSOT-23、2mm x 2mm DFN 封装
  • 四通道器件采用 MS16 封装

产品详情

LTC 6258 / LTC6259 / LTC6260 是单通道 / 双通道 / 四通道运算放大器,具有低噪声、低功率、低电源电压、以及轨至轨输入和输出。这些器件可在具有或没有电容性负载时提供稳定的单位增益。它们拥有 1.3MHz 增益-带宽乘积、0.24V/μs 转换速率,而且在采用 1.8V 至 5.25V 电源电压工作时,每个放大器仅消耗 20μA 的电源电流。低电源电流、低电源电压、高增益带宽乘积与低噪声的组合使 LTC6258 系列在诸多具有相似电源电流的轨至轨输入 / 输出运放产品当中别具一格。这些运算放大器非常适合于高电源效率应用。

对于那些需要断电功能的应用,分别采用 2mm x 2mm DFN 和 MS10 封装的 LTC6258 和 LTC6259 提供了停机功能,该功能可把电流消耗降低至 7μA (最大值)。

LTC6258 系列可用作众多市售运放的直接替代产品,以减少功耗及改善输入 / 输出范围和性能。



Applications

  • 微功率有源滤波器
  • 便携式仪表
  • 电池或太阳能供电型系统
  • 汽车电子

LTC6259数据手册:

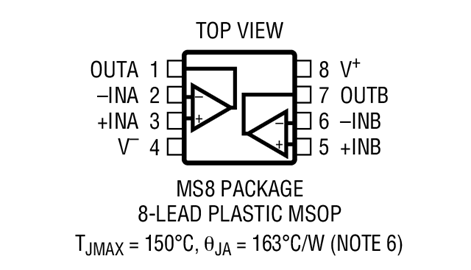

LTC6259引脚功能、电路图:
