LTC6263

30MHz、240μA 功率、高效、轨至轨输入 / 输出运放

LTC6263产品信息:

概览

优势和特点

  • 增益带宽乘积:30MHz
  • 低静态电流:240μA
  • 运放可驱动高达 1nF 的电容性负载
  • 失调电压:400μV (最大值)
  • 轨至轨输入和输出
  • 电源电压范围:1.8V 至 5.25V
  • 输入偏置电流:100nA (最大值)
  • CMRR / PSRR:100dB / 95dB
  • 停机电流:10μA (最大值)
  • 工作温度范围: -40°C 至 125°C
  • 单路器件采用 6 引脚 TSOT-23、2mm x 2mm DFN 封装
  • 双路器件采用 8 引脚 MS8、MS10、TSOT-23、2mm x 2mm DFN 封装
  • 四路器件采用 MS16 封装

产品详情

LTC 6261 / LTC6262 / LTC6263 是单 / 双 / 四路运算放大器,具有低噪声、低功率、低电源电压、以及轨至轨输入和输出。这些器件可在驱动高达 1nF 电容性负载时提供稳定的单位增益。它们拥有 30MHz 增益-带宽乘积、7V/μs 转换速率,而且在采用 1.8V 至 5.25V 电源电压工作时,每个放大器仅消耗 240μA 的电源电流。低电源电流、低电源电压、高增益带宽乘积与低噪声的组合使LTC6261 系列在诸多具有相似电源电流的轨至轨输入输出运放产品当中别具一格。这些运算放大器非常适合于低功率和低噪声应用。

对于那些需要断电功能的应用,LTC6261 和采用 MSOP-10 封装的 LTC6262 提供了停机功能,该功能可把电流消耗降低至 10μA (最大值)。

LTC6261 系列可用作众多市售运放的直接替代产品,以减少功耗及改善输入 输出范围和性能。



Applications

  • 微功率有源滤波器
  • 便携式仪表
  • 电池或太阳能供电型系统
  • 汽车电子

LTC6263数据手册:

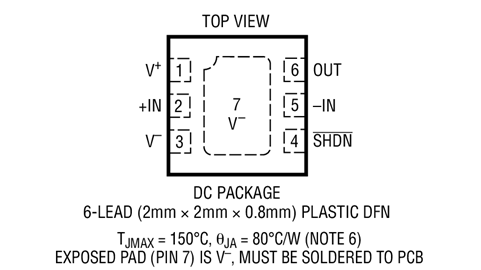

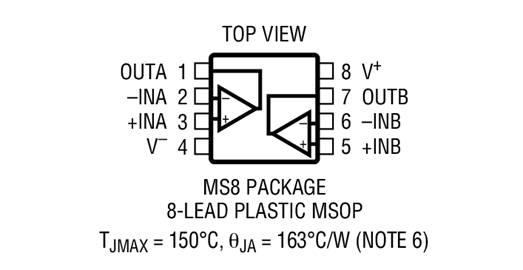

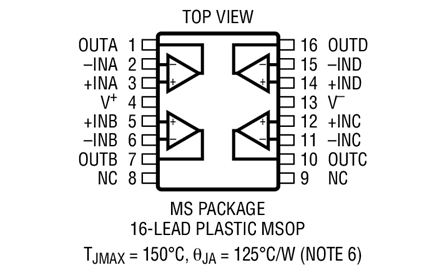

LTC6263引脚功能、电路图:
