LTC6363

精准、低功率、轨至轨输出、差分运算放大器

LTC6363产品信息:

概览

优势和特点

  • 提供用户设置增益或固定增益:0.5V/V、1V/V 或 2V/V
  • 折合到输入端的噪声:2.9nV/√Hz
  • 最大电源电流 2mA
  • 最大增益误差:45ppm
  • 最大增益误差漂移:0.5ppm/°C
  • CMRR:94dB(最小值)
  • 最大失调电压:100μV
  • 最大输入失调电流:50nA
  • 快速建立时间:720ns 至 18 位、8V(P-P) 输出
  • 电源电压范围:2.8V (±1.4V) 至 11V (±5.5V)
  • 差分轨到轨输出
  • 输入共模范围包括地电压
  • 低失真:118dB SFDR(2kHz,18V(P-P) 时)
  • 增益带宽积:500MHz
  • -3dB 带宽:35MHz
  • 低功耗关断:20μA (V(S) = 3V)
  • 8 引脚 MSOP 封装和 2mm x 3mm 8 引脚 DFN 封装

产品详情

LTC6363 系列包括四个全差分、低功耗、低噪声放大器,具有经优化的轨到轨输出以驱动 SAR ADC。LTC6363 是一款独立的差分放大器,通常使用四个外部电阻设置其增益。LTC6363-0.5、LTC6363-1 和 LTC6363-2 都有内部匹配电阻,可分别创建具有增益 0.5V/V、1V/V 和 2V/V 的固定增益模块。每个固定增益放大器具有精密激光调整片内电阻,以实现精确、超稳定的增益和出色的 CMRR 性能。

应用

  • 20 位、18 位和 16 位 SAR ADC 驱动器
  • 单端转差分
  • 低功耗 ADC 驱动器
  • 电平转换器
  • 差分线路驱动器
  • 电池供电仪器仪表

LTC6363数据手册:

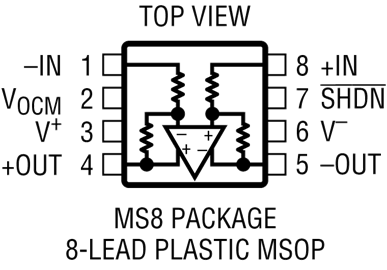

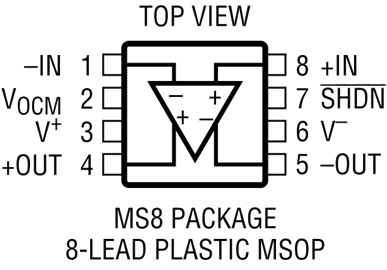

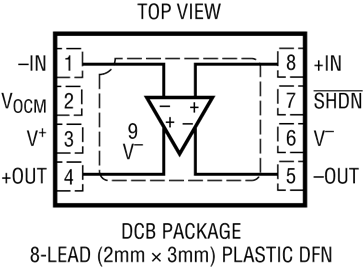

LTC6363引脚功能、电路图:

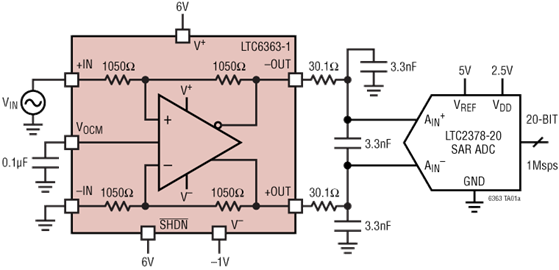

精准差分放大器驱动 20 位 ADC 并消耗不到 2mA

  凌力尔特公司 (Linear Technology Corporation) 推出低功率、高精度、全差分放大器 LTC6363,该器件为驱动高性能 16 位、18 位和 20 位 SAR 和&DeltaLTC6363 具 100µV 最大输入失调电压和 2.9nV/√Hz 输入参考电压噪声,在采用 10V 电源时仅消耗 19mW 功率。

凌力尔特(Linear)精准差分放大器驱动20位ADC并消耗不到2mA

  凌力尔特公司(Linear Technology Corporation)推出低功率、高精度、全差分放大器LTC6363,该器件为驱动高性能16位、18位和20位SAR和ΔΣADC而优化。LTC6363具100µV最大输入失调电压和2.9nV/√Hz输入参考电压噪声,在采用10V电源时仅消耗19mW功率。
