LTC6401-14

针对 DC 至 140MHz 的 2GHz 低噪声、低失真差分 ADC 驱动器

LTC6401-14产品信息:

概览

优势和特点

  • 2GHz -3dB 带宽
  • 5V/V 的固定增益 (14dB)
  • 在 70MHz 时的 -91dBc IMD3 (等效 OIP3 = 49.3dBm)
  • 在 140MHz 时的 -81dBc IMD3 (等效OIP3 = 44.5dBm)
  • 1.1nV/√Hz 内部运算放大器噪声
  • 7.3dB 噪声系数
  • 差分输入和输出
  • 200欧姆 输入阻抗
  • 2.85V 至 3.5V 电源电压范围
  • 45mA 电源电流 (135mW)
  • 1V 至 1.6V 输出共模电压,可调
  • DC 或 AC 耦合操作
  • 最大差分输出摆幅:4.6V(P-P)
  • 小外形 16 引脚3mm x 3mm x 0.75mm QFN 封装

产品详情

LTC 6401-14 是一款用于处理 DC 至 140MHz 信号的高速差分放大器。该器件专为以低噪声和低失真的方式驱动 12 位、14 位和 16 位 ADC 而设计,但也可以用作一个通用型宽带增益部件。

LTC6401-14 具有上佳的易用性,且所需的支持电路极少。输出共模电压采用一个与输入无关的外部引脚来设定,从而免除了在许多应用中增设变压器或 AC 耦合电容器的需要。增益在内部固定于 14dB (5V/V)。

与采用 IF 增益部件和变压器的替代解决方案相比,LTC6401-14 节省了空间和功率。LTC6401-14 采用紧凑型 16 引脚 3mm x 3mm QFN 封装,工作温度范围为 -40℃ 至 85℃。

应用

  • 差分 ADC 驱动器
  • 差分驱动器/接收器
  • 单端至差分转换
  • IF 采样接收器
  • SAW 滤波器连接

LTC6401-14数据手册:

LTC6401-14引脚功能、电路图:

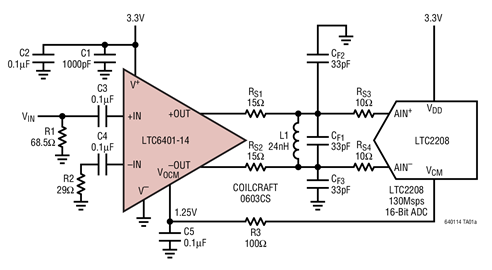

采用LTC6401驱动LTC2208

;;; LTC6400-8和ADC采用同一个3.3V电源供电。LTC2208系列ADC希望其输入的摆动以1. 25V共模电压为中心。LTC6400-8能很容易地实现这个目标,只需把ADC的V。M引脚连接至LTC6400-8的VOCM引脚,而放大器的内部共模反馈环路将确保输出的摆动以VOCMM引脚上的电压值为中心。对于那些希望输入摆动以1. 25V共模电压为中心的ADC,接口方式也是一样的。10D-
