LTC6405

2.7GHz、5V、低噪声、轨至轨输入差分放大器 / 驱动器

LTC6405产品信息:

概览

优势和特点

  • 低噪声:1.6nV/√Hz RTI
  • 低功率:18mA (在 5V)
  • 低失真 (HD2 / HD3):
    • -82dBc / -65dBc (在 50MHz,2V(P-P))
    • -97dBc / -91dBc (在 25MHz,2V(P-P))
  • 轨至轨差分输入
  • 4.5V 至 5.25V 电源电压范围
  • 全差分输入和输出
  • 可调输出共模电压
  • 800MHz -3dB 带宽 (A(V) = 1)
  • 增益-带宽乘积:2.7GHz
  • 低功率停机模式
  • 采用 8 引脚 MSOP 和 16 引脚 3mm x 3mm x 0.75mm QFN 封装


产品详情

LTC 6405 是一款非常低噪声、低失真、全差分输入 / 输出放大器,专为 5V、单电源操作而优化。LTC6405 的输入共模范围为轨至轨,而输出共模电压则可通过在 V(OCM) 引脚上施加一个电压进行独立调节。这使得 LTC6405 非常适合于对具有一个宽共模范围的信号进行电平移位,以驱动 12 位至 16 位单电源、差分输入 ADC。

对于 50MHz 的输入信号,一个 2.7GHz 的增益-带宽乘积将产生 65dB 的线性度。LTC6405 具有单位增益稳定性,而且闭环带宽从 DC 延伸至 800MHz。输出电压摆幅从接近地的电位延伸至 4V,以便与众多的 ADC 转换器输入要求兼容。LTC6405 的吸收电流仅为 18mA,并具有一种硬件停机功能,该功能可把电流消耗降低至 400μA。

LTC6405 采用紧凑的 3mm x 3mm 16 引脚无引线 QFN 封装和 8 引脚 MSOP 封装,且工作温度范围为 -40℃ 至 85℃。


应用

  • 差分输入 ADC 驱动器
  • 单端至差分转换
  • 对参考于地电位的信号进行电平移位
  • 对参考于 V(CC) 的信号进行电平移位
  • 高线性度直接转换接收器

LTC6405数据手册:

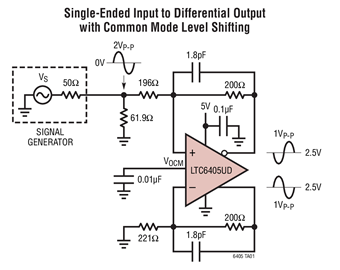

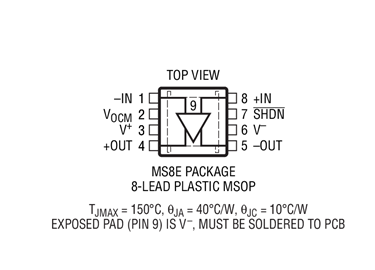

LTC6405引脚功能、电路图:
