LTC6409

10GHz GBW、1.1nV/√Hz 差分放大器 / ADC 驱动器

LTC6409产品信息:

概览

优势和特点

  • 10GHz 增益带宽乘积
  • 88dB SFDR (在 100MHz,2V(P-P))
  • 1.1nV/√Hz 输入噪声密度
  • 输入范围包括地电位
  • 利用外部电阻器设置增益 (最小值为 1V/V)
  • 3300V/μs 差分转换速率
  • 52mA 电源电流
  • 2.7V 至 5.25V 电源电压范围
  • 全差分输入和输出
  • 可调输出共模电压
  • 低功率停机模式
  • 小外形 10 引脚 3mm x 2mm x 0.75mm QFN 封装

产品详情

LTC 6409 是一款非常高速度的低失真差分放大器。该器件的输入共模范围包括地电位,因此可对一个参考于地的输入信号实施 DC 耦合、电平移位和转换、以对一个 ADC 进行差分驱动。

增益和反馈电阻器是外置的,因而可针对每一种应用实现精确的增益和频率响应。例如:在无过冲配置中可对放大器进行外部补偿,这在某些时域应用中是合乎需要的。

LTC6409 具有一个数值为 1 的稳定差分增益。在那些不需要增益的应用中,这能够实现低输出噪声。该器件吸收 52mA 的电源电流并具有一种硬件停机功能,该功能可将电流消耗减小至 100μA。

LTC6409 采用紧凑型 3mm x 2mm 10 引脚无引线 QFN 封装,其工作温度范围为 -40°C 至 125°C。


应用

  • 差分流水线型 ADC 驱动器
  • 高速数据采集卡
  • 自动化测试设备
  • 时域反射计
  • 通信接收机

LTC6409数据手册:

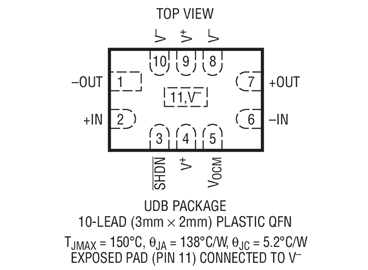

LTC6409引脚功能、电路图:

LTC6409

LTC6409 采用先进的 SiGe BiCMOS 工艺技术制造

全差分放大器 LTC6409(Linear)

凌力尔特公司(LinearTechnologyCorporation)推出全差分放大器LTC6409,该器件能以仅为1.1nV/√Hz的噪声和-88dBcHD2/HD3的失真驱动DC至100MHzLTC6409采用先进的SiGeBiCMOS工艺技术制造,具有10GHz增益带宽积、高达40MHz的100dBSFDR和准确度为1%的1.9ns稳定时间。当使用5V单电源时,LTC6409具有0V至3.5V的宽输入共模范围和0.5V至3.5V的输出共模范围,

Linear推出低噪声低失真差分放大器

凌力尔特公司(LinearTechnologyCorporatiON)推出全差分放大器LTC6409,该器件能以仅为1.1nV/√Hz的噪声和-88dBcHD2/HD3的失真驱动DC至100MHz的信号LTC6409采用先进的SiGeBiCMOS工艺技术制造,具有10GHz增益带宽积、高达40MHz的100dBSFDR和准确度为1%的1.9ns稳定时间。当使用5V单电源时,LTC6409具有0V至3.5V的宽输入共模范围和0.5V至3.5V的输出共模范围,从而使

凌力尔特推出全差分放大器 LTC6409

凌力尔特公司(LinearTechnologyCorporaTIon)推出全差分放大器LTC6409,该器件能以仅为1.1nV/√Hz的噪声和-88dBcHD2/HD3的失真驱动DC至100MHz的信号LTC6409采用先进的SiGeBiCMOS工艺技术制造,具有10GHz增益带宽积、高达40MHz的100dBSFDR和准确度为1%的1.9ns稳定时间。当使用5V单电源时,LTC6409具有0V至3.5V的宽输入共模范围和0.5V至3.5V的输出共模范围,从而使

凌力尔特推出低噪声和低失真的差分放大器

凌力尔特公司 (Linear Technology Corporation) 推出全差分放大器 LTC6409,该器件能以仅为 1.1nV/√Hz 的噪声和 -88dBc HD2/HD3 的失真驱动LTC6409 采用先进的 SiGe BiCMOS 工艺技术制造,具有 10GHz 增益带宽积、高达 40MHz 的 100dB SFDR 和准确度为 1%

凌力尔特推出低噪声低失真差分放大器LTC6409

凌力尔特公司(Linear Technology Corporation) 近日推出全差分放大器 LTC6409,该器件能以仅为 1.1nV/√Hz 的噪声和 -88dBc HD2/HD3LTC6409 采用先进的 SiGe BiCMOS 工艺技术制造,具有 10GHz 增益带宽积、高达 40MHz 的 100dB SFDR 和准确度为 1

Linear推出全差分放大器LTC6409

凌力尔特公司(LinearTechnologyCorporation)推出全差分放大器LTC6409,该器件能以仅为1.1nV/√Hz的噪声和-88dBcHD2/HD3的失真驱动DC至100MHzLTC6409采用先进的SiGeBiCMOS工艺技术制造,具有10GHz增益带宽积、高达40MHz的100dBSFDR和准确度为1%的1.9ns稳定时间。当使用5V单电源时,LTC6409具有0V至3.5V的宽输入共模范围和0.5V至3.5V的输出共模范围,

凌力尔特公司推出全差分放大器LTC6409

加利福尼亚州米尔皮塔斯 (MILPITAS, CA) – 2010 年 10 月 13 日– 凌力尔特公司 (Linear Technology Corporation) 推出全差分放大器 LTC6409LTC6409 采用先进的 SiGe BiCMOS 工艺技术制造,具有 1

全差分放大器

;性能概要:ltc6409 •10ghz 增益带宽积•88db sfdr (在 100mhz、2vp-p)•1.1nv/√hz 输入噪声密度•输入范围包括地
