LTC6410-6

具可配置输入阻抗的低失真、低噪声差分IF放大器

LTC6410-6产品信息:

概览

优势和特点

  • 1.4GHz -3dB 带宽
  • 6dB 的固定电压增益 (50欧姆 系统)
  • 可配置输入阻抗允许:
    • 至有源混频器的简单接口
    • 改善的噪声性能
  • 2.8V 至 5.25V 的宽电源范围
  • 低失真:
    • 36dBm OIP3 (70MHz)
    • 33dBm OIP3 (140MHz)
    • 31dBm OIP3 (300MHz)
  • 低噪声:
    • 11dB NF (50欧姆 输入阻抗 Z(IN))
    • 8dB NF (200欧姆 输入阻抗 Z(IN))
  • 差分输入和输出
  • 自偏压输入/输出
  • 停机模式
  • 所需的支持电路极少
  • 16 引脚 3mm x 3mm x 0.8mm QFN 封装

产品详情

LTC 6410-6 是一款具可配置输入阻抗的低失真、低噪声差分IF放大器,专为在频率范围为 DC 至 1.4GHz 的应用中使用而设计。LTC6410-6 具有 6dB 的电压增益。LTC6410-6 是实现有源混频器至 SAW 滤波器连接的一种出色选择。它具有一个有源输入终端,因而允许一个定制输入阻抗,可用作至差分有源混频器的最佳接口。当与传统的 50欧姆 接口电路相比时,由于阻抗变换和噪声性能改善的原因,该特点提供了额外的功率增益。LTC6410-6 能够以低失真来直接驱动一个差分 50欧姆 负载,这使之适合于驱动 SAW 滤波器和其他的 50欧姆 信号链路部件。

LTC6410-6 采用 3V 或 5V 工作电源。它采用紧凑型 16 引脚 3mm x 3mm QFN 封装,并具有 -40℃ 至 85℃ 的工作温度范围。


应用

  • 置于混频器之后的增益部件
  • SAW 滤波器接口/缓冲
  • 差分 IF 信号链路增益部件
  • 差分线路驱动器/接收器

LTC6410-6数据手册:

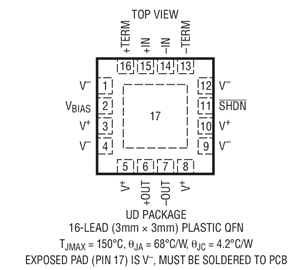

LTC6410-6引脚功能、电路图:

LTC6410-6

【用 途】 高速放大器【性能 参数】  采用16引脚3mmx3mmx0.8mmQFN封装,2.8V至5.25V的宽电源范围,1.4GHz-3dB带宽,6dB的固定电压增益(50Ω系统),可配置输入阻抗允许:至有源混频器的简单接口,改善的噪声性能,低失真:36dBmOIP3(70MHz),33dBmOIP3
