LTC6432-15

100kHz 至 1.4GHz 差分 ADC 驱动器 / IF 放大器

LTC6432-15产品信息:

概览

优势和特点

  • 100kHz 至 1400MHz 带宽
  • 在 1MHz 时具有 54.4dBm OIP3 (驱动一个 100欧姆 差分负载)
  • 在 150MHz 时具有 48.0dBm OIP3 (驱动一个 100欧姆 差分负载)
  • 高达 15dBm 输出功率
  • 在 240MHz 时 NF = 3.0dB
  • 低 1/f 噪声拐角
  • 用户定义的低频率
  • 15.2dB 固定功率增益
  • A 级器件在 150MHz 频率下进行了 100% 的 OIP3 测试
  • 0.8nV/√Hz总输入噪声
  • > 2.75V(P-P) 线性输出摆幅
  • P1dB = 22.5dBm
  • 不易受到 V(CC) 变化的影响
  • 输入 / 输出在内部匹配至 100欧姆 差分
  • 单 5V 电源
  • DC 功率 = 850mW
  • 可实现无条件稳定

产品详情

LTC 6432-15 是一款超高动态范围差分增益部件放大器,专为驱动高分辨率、高速 ADC 而设计。它提供了一个全 GHz 数据带宽,适用于复杂的高效频谱调制方案或抗阻塞物能力至关重要的场合。这款独特的器件能够在 100kHz 至 1GHz 的频段内同时实现低噪声、无可比拟的线性度和平坦的增益。

与宽带 GaAs PHEMT、MESFET 和 GaN FET 不同,基于 SiGe 工艺的该放大器具有低的 1/f 噪声,并可在低至 100kHz 的频率条件下使用。

LTC6432-15 以简单易用为设计目标,所需的支持组件极少。阻抗匹配、温度补偿和偏置控制在内部处理,以确保在环境条件变化的情况下提供一致的性能。

所有 A 级 LTC6432-15 器件的 OIP3 指标均在 150MHz 频率下进行测试并提供相关保证。LTC6432-15 采用具有裸露衬垫的 4mm x 4mm、24 引脚 QFN 封装,旨在改善热管理和实现低电感。

如需具有相似性能的单端 50欧姆 IF 增益部件,请查阅相关器件 LTC6433-15 的信息。



Applications

  • 差分 1GHz 带宽 ADC 驱动器
  • 宽带测试仪器放大器
  • 差分 IF 放大器
  • 50欧姆 / 75欧姆 平衡 IF 放大器

LTC6432-15数据手册:

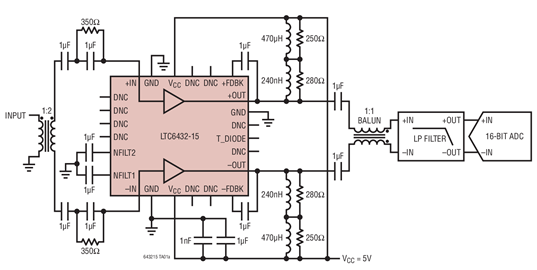

LTC6432-15引脚功能、电路图:
