LTC6433-15

低频至 1.4GHz 50欧姆 增益部件 IF 放大器

LTC6433-15产品信息:

概览

优势和特点

  • 低频至 1.4GHz 带宽
  • 采用单个演示电路获得 100kHz 至 1GHz 的平坦增益
  • 低频截止由用户定义
  • 15.9dB 功率增益
  • 在 1MHz 时具有 52dBm OIP3
  • 在 150MHz 时具有 47dBm OIP3
  • 在 150MHz 时 NF = 3.22dB
  • 1nV/√Hz 总输入噪声密度 (在 150MHz)
  • 在高达 1.2GHz 频率下 S11 < -10dB
  • 在高达 1.0GHz 频率下 S22 < -10dB
  • > 2V(P-P) 线性输出摆幅
  • P1dB = 19.2dBm
  • DC 功率 = 475mW
  • 50欧姆 单端操作
  • 不易受到 V(CC) 变化的影响
  • A 级器件在 150MHz 频率下进行了 100% 的 OIP3 测试
  • 输入 / 输出在内部匹配至 50欧姆
  • 单 5V 电源
  • 可实现无条件稳定

产品详情

LTC 6433-15 是一款具卓越线性度 (在低于 100kHz 至超过 1000MHz 的频率范围内) 以及低相关输出噪声的增益部件放大器。

高线性度、低噪声和低功率耗散的独特组合使该器件成为许多信号链路应用的理想选择。LTC6433-15 易于使用,所需的外部组件极少。其输入 / 输出在内部匹配至 50欧姆,且仅从单 5V 电源吸收 95mA 电流。

LTC6433-15 在宽带宽范围内工作。单个演示电路可提供从 100kHz 至 1GHz 的平坦增益。

虽然该器件不能执行 DC 耦合操作,但是用户可以通过选择合适的外部组件来定义低频截止。

片内偏置和温度补偿功能可在环境变化的情况下保持器件性能。

LTC6433-15 采用一种高性能 SiGe BiCMOS 工艺,以实现与类似 GaAs 放大器相当的绝佳可重复性。所有 A 级 LTC6433-15 器件的 OIP3 指标均在 150MHz 频率下进行测试并提供相关保证。LTC6433-15 采用具有裸露衬垫的 4mm x 4mm 24 引脚 QFN 封装,旨在改善热管理并实现低电感。


应用

  • 单端 IF 放大器
  • ADC 驱动器
  • CATV
  • 测试设备

LTC6433-15数据手册:

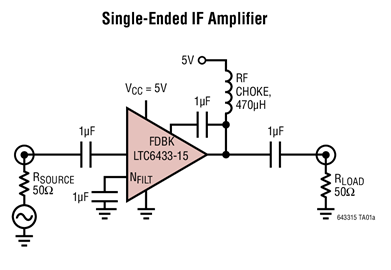

LTC6433-15引脚功能、电路图:

凌力尔特推出一款宽带 15dB 增益部件放大器 LTC6433-15

凌力尔特公司推出一款宽带 15dB 增益部件放大器 LTC6433-15,该器件在 150MHz 提供出色的 47dBm OIP3 (输出三阶截取) 线性度和 3.22dB 噪声指数。
