LTC6601-1

低噪声、0.5% 容差、5MHz 至 28MHz、引脚可配置滤波器 / ADC 驱动器

LTC6601-1产品信息:

概览

优势和特点

  • 引脚可配置增益和滤波器响应 (高达 28MHz)
  • 所需外部组件极少
  • 电阻器修整至 0.5% (典型值)
  • 电容器修整至 0.5% (典型值)
  • 非常低噪声:80dB S/N (在 100MHz 带宽内)
  • 非常低失真 (2V(P-P)):
    • 1MHz:-100dBc 二阶,-123dBc 三阶
    • 10MHz:-72dBc 二阶,-103dBc 三阶
  • 可调输出共模电压
  • 轨至轨输出摆幅
  • 功率可配置和低功率停机模式
  • 纤巧型 0.75mm 20 引脚 (4mm x 4mm) QFN 封装

产品详情

LTC 6601-1 是一款非常简单易用的全差分二阶有源 RC 滤波器和驱动器。对片内电阻器、电容器和放大器带宽进行了修整以提供一致和可重复的滤波器特性。

滤波器特性可通过引脚搭接进行配置。截止频率的范围为 5MHz 至 28MHz。增益可通过引脚搭接设置在 -17dB 至 +17dB 之间。

该器件提供了一个三态 BIAS 引脚,用于调节放大器功耗。可采用 BIAS 引脚在高性能、低功率 (功率降低 50%) 和待机模式之间进行选择。

LTC6601-1 采用紧凑型 4mm x 4mm 20 引脚无引线 QFN 封装。



应用

  • 差分输入 A/D 转换器驱动器
  • 抗混叠 / 重构滤波器
  • 单端至差分转换 / 放大
  • 低电压、低噪声、差分信号处理
  • 共模电压转换

LTC6601-1数据手册:

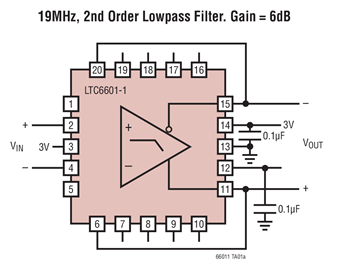

LTC6601-1引脚功能、电路图:

LTC6601-1-Low Noise, 0.5% Tole

LTC6601描述TheLTC®6601-1isaveryeasy-to-usefullydifferential2ndorderactiveRCfilteranddriver.On-chipresistors

LTC6601-1-LowNoise,0.5%Tolerance,5MHzto28MHz,PinConfigurableFilter/ADC...

描述TheLTC®6601-1isaveryeasy-to-usefullydifferential2ndorderactiveRCfilteranddriver.height=271alt="LTC6601典型应用图"hspace=0src="/data/attachment/portal/201011/ET49621201011282236141.jpg"width=341border=0>LTC6601
