LTC6602

双通道、匹配、高频带通 / 低通滤波器

LTC6602产品信息:

概览

优势和特点

  • 匹配双通道滤波器 / 驱动器,非常适合于 RFID 阅读器
  • 保证相位匹配至 2° 以内
  • 保证增益匹配至 0.2dB 以内
  • 可被配置为低通或带通
    • 可编程 5 阶低通:42kHz 至 900kHz
    • 可编程 4 阶高通:4.2kHz 至 90kHz
  • 可编程增益:1x、4x、16x、32x
  • 简单的引脚编程或 SPI 接口
  • 低噪声:-145dBm/Hz (参考于输入)
  • 低失真:-75dBc (200kHz)
  • 差分、轨至轨输入和输出
  • 输入范围从 0V 延伸至 5V
  • 低电压操作:2.7V 至 3.6V
  • 停机模式
  • 4mm x 4mm QFN 封装

产品详情

LTC 6602 是一款双通道、匹配、可编程带通或低通滤波器和差分驱动器。LTC6602 的选择性再加上其相位匹配和动态范围,使其非常适合于 RFID 系统中的滤波处理。凭借通道之间的 2° 相位匹配精度,LTC6602 可以在那些需要高度匹配滤波器的应用 (例如:收发器 I 和 Q 通道) 中使用。由于具有增益可编程性以及全差分输入和输出,因而简化了大多数系统中的实现方案。

LTC6602 的两个通道均包括一个可编程低通和高通滤波器。如需起带通作用,则把低通滤波器为高频截止频率设置。如需起低通作用,则可把高通滤波器旁路。滤波器截止频率可以采用单个电阻器来设定,保证准确度达 3%。或者,也可以利用一个外部时钟来控制滤波器截止频率。

LTC6602 采用 2.7V 至 3.6V 单工作电源,并具有一种低功率停机模式。


应用

  • 多协议 RFID 阅读器:EPC-GEN2、ISD 和 IPX
  • IDEN、PHS、GSM 基站
  • 转发器、无线链路和调制解调器
  • 无线遥测
  • JTRS

LTC6602数据手册:

LTC6602引脚功能、电路图:

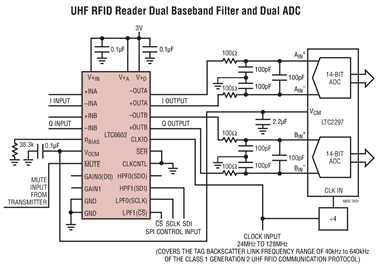

LTC6602应用电路

LTC6602应用电路LTC6602pdfdatasheet(DualMatched,HighFrequencyBandpass/LowpassFilters)

LTC6602

【用 途】 【性能 参数】  采用4mmx4mmQFN封装,LTC6602是一种非常精小的IC,而且可透过并行或串行控制编程。LTC6602双通道带通滤波器是一种可编程的基频滤波器,适用于高效能UHFRFID读取器。在软件控制下使用LTC6602能够在单询问器物理设置时以高数据速率工作,或者以多询问器或密集询问器物理设置工作时,能实

LTC6602 差分驱动器数据表及典型应用电路

描述LTC6602 是一款双通道、匹配、可编程带通或低通滤波器和差分驱动器。再加上其相位匹配和动态范围,使其非常适合于 RFID 系统中的滤波处理。凭借通道之间的 2° 相位匹配精度,LTC6602 可以在那些需要高度匹配滤波器的应用 (例如:收发器 I 和 Q 通道) 中使用。LTC6602 的两个通道均包括一个
