LTC6603

双通道、可调低通滤波器

LTC6603产品信息:

概览

优势和特点

  • 保证相位和增益匹配规格
  • 可编程带宽 (BW) 高达 2.5MHz
  • 可编程增益 (0dB/6dB/12dB/24dB)
  • 9 阶线性相位响应
  • 差分、轨至轨输入和输出
  • 低噪声:-145dBm/Hz (参考于输入)
  • 低失真:-75dBc (在200kHz)
  • 简单的引脚编程或 SPI 接口
  • 可利用一个外部电阻器来设定最大速率/功率
  • 工作电压范围:2.7V 至 3.6V
  • 输入范围从 0V 至 5.5V
  • 4mm x 4mm QFN 封装

产品详情

LTC 6603 是一款双通道、匹配、可编程低通滤波器,适用于通信接收器和发送器。LTC6603 的选择性,再加上其线性相位、相位匹配和动态范围,使其适合于许多通信系统中的滤波处理。凭借通道之间的 1.5° 相位匹配精度,LTC6603 可以在那些需要匹配滤波器对的应用 (例如:收发器 I 和 Q 通道) 中使用。此外,差分输入和输出还提供了一个适合于大多数通信系统的简单接口。

采样数据滤波器不需要使用一个外部时钟,而且其截止频率可以采用单个外部电阻器来设定 (准确度达 3.5% 或更高)。该外部电阻器负责设置一个内部振荡器,这个振荡器在应用于滤波器网络之前便被分频。这使得对于每个外部电阻器阻值可以获得多达 3 种截止频率,从而允许在一个超过 6 个倍频程的范围内设置截止频率。或者,也可以利用一个外部时钟来设定滤波器截止频率。滤波器增益也可被设置为 1、2、4 或 16。

LTC6603 具有一种可通过串行接口来设置的低功率停机模式,并采用 24 引脚 4mm x 4mm QFN 封装。


应用

  • 小型/低成本基站:
    • IDEN、PHS、TD-SCDMA、CDMA2000、WCDMA、UMTS
  • 低成本转发器、无线链路和调制解调器
  • 802.11x 接收器
  • JTRS (联合战术无线电系统)

LTC6603数据手册:

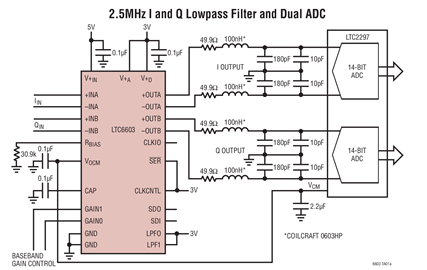

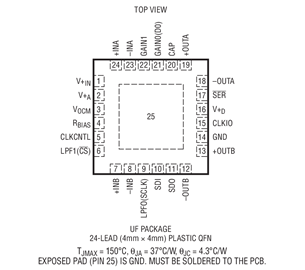

LTC6603引脚功能、电路图:

LTC6603

【用 途】 双通道、可调低通滤波器【性能 参数】 采用4mm x 4mm QFN 24脚封装。工作电压范围:2.7V至3.6V,输入范围从0V至5.5V。具有一个双路匹配可编程 9 阶开关电容器线性相位滤波器和 ADC 驱动器。滤波器高达 2.5MHz 的低通截止频率及其增益可通过一个串行 S

双通道可调低通滤波器LTC6603

下面是 [双通道可调低通滤波器LTC6603]的电路图  LTC6603 具有一种可通过串行接口来设置的低功率停机模式,并采用 24 引脚 4mm x 4mm QFN 封装。LTC6603特点保证相位和增益匹配规格 可编程带宽 (BW) 高达 2.5MHz 可编程增益 (0dB/6dB/12dB/24dB) 9 阶线性相位响应 差分、轨至轨输入和输出 低噪声:-145dBm

LTC6603-双通道、可调低通滤波器

LTC6603描述LTC®6603是一款双通道、匹配、可编程低通滤波器,适用于通信接收器和发送器。LTC6603的选择性,再加上其线性相位、相位匹配和动态范围,使其适合于许多通信系统中的滤波处理。凭借通道之间的1.5°相位匹配精度,LTC6603可以在那些需要匹配滤波器对的应用(例如:收发器I和Q通道)中使用。此外,差分输入和输出还提供了一个适合于大多数通信系统的简单接口。

LTC6603-双通道、可调低通滤波器概述

LTC6603是一款双通道、匹配、可编程低通滤波器,适用于通信接收器和发送器。LTC6603 的选择性,再加上其线性相位、相位匹配和动态范围,使其适合于许多通信系统中的滤波处理。凭借通道之间的 1.5° 相位匹配精度,LTC6603 可以在那些需要匹配滤波器对的应用中使用。此外,差分输入和输出还提供了一个适合于大多数通信系统的简单接口。

凌力尔特出宽带宽低通有源滤波器ADC 驱动器放大器产品

有了这个系列,凌力尔特公司就可提供最广泛的宽带有源滤波器选择: •;ltc6603 ;双路可编程 2.5mhz 滤波器 /
