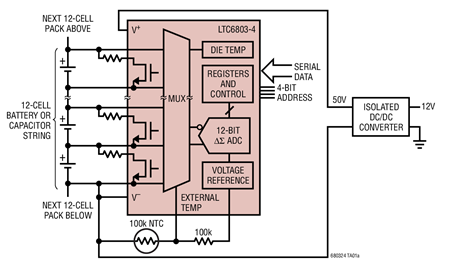

The LTC6803 is a 2nd generation, complete battery monitoring IC that includes a 12-bit ADC, a precision voltage reference, a high voltage input multiplexer and a serial interface. Each LTC6803 can measure up to 12 series connected battery cells or supercapacitors. Many LTC6803 devices can be stacked to measure the voltage of each cell in a long battery string. Each LTC6803-2/LTC6803-4 has an individually addressable serial interface, allowing up to 16 LTC6803-2/LTC6803-4 devices to interface to one control processor and operate simultaneously. Each cell input has an associated MOSFET switch for discharging overcharged cells. The LTC6803-2 connects the bottom of the stack to V(-) internally. It is pin compatible with the LTC6802-2, providing a drop-in upgrade. The LTC6803-4 separates the bottom of the stack from V(-), improving cell 1 measurement accuracy.

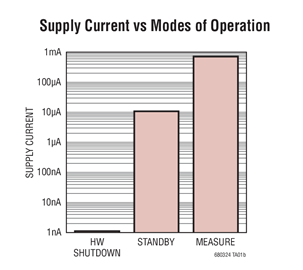

The LTC6803 provides a standby mode to reduce supply current to 12μA. Furthermore, the LTC6803 can be powered from an isolated supply, providing a technique to reduce battery stack current draw to zero.
The related LTC6803-1 and LTC6803-3 offer a serial interface that allows the serial ports of multiple LTC6803-1 or LTC6803-3 devices to be daisy chained without optocouplers or isolators.
| SPI Interface | Isolated V- | LTC6802 Pin Compatible | |
| LTC6803-1 | Daisy Chain | No | Yes |
| LTC6803-2 | Addressable | No | Yes |
| LTC6803-3 | Daisy Chain | Yes | No |
| LTC6803-4 | Addressable | Yes | No |
Applications
每个 LTC6803 能够测量多达 12 个串接电池或 超级电容 器的电压。可以把多个 LTC6803 器件堆叠起来以监视一个长电池串中每节电池的电压。每个 LTC6803-2
凌力尔特公司(LinearTechnologyCorporation)推出第二代高压电池监视器LTC6803，该器件面向混合动力/电动汽车(HEV)、电动汽车(EV)以及其他高压、高性能电池系统。LTC6803是一款完整的电池测量IC，包含一个12位ADC、一个精确的电压基准、一个高压输入多路复用器和一个串行接口。每个LTC6803都能测量多达12个串联连接的独立电池单元。该器件的专有设计使多个LTC6803能串联叠置，而无需光耦合器或隔离器，从而允许对长串串联连接电池中
【用 途】 电池监视电路【性能 参数】 采用小型8mmx12mm 44引线SSOP表面贴装封装。 特点： ·测量多达12节串联连接的电池 ·可叠置架构实现高压电池监视
每个 LTC6803 能够测
【用 途】 电池组监视器【性能 参数】 采用44引脚SSOP封装，在内部将电池组的底端与V―相连。该器件的引脚与LTC6802-1兼容，从而提供了一款直接替代型的升级方案。是第二代的完整电池监视 IC，内置一个 12 位 ADC、一个精准型电压基准、一个高电压输入多路复用器和一个串行接口。每
每个 LTC6803 能够测量多达 12 个串接电池或 超级电容 器的电压。通过运用一个独特的电平移位串行接口，可以把多个 LTC6803-1 / LTC6803
23日凌力尔特公司(LinearTechnologyCorporation)推出第二代高压电池监视器LTC6803，该器件面向混合动力/电动汽车(HEV)、电动汽车(EV)以及其他高压、高性能电池系统。LTC6803是一款完整的电池测量IC，包含一个12位ADC、一个精确的电压基准、一个高压输入多路复用器和一个串行接口。每个LTC6803都能测量多达12个串联连接的独立电池单元。该器件的专有设计使多个LTC6803能串联叠置，而无需光耦合器或隔离器，从而允许对长串串联连接电
LTC6803 是一款完整的电池测量 IC，包含一个 12 位 ADC、一个精确的电压基准、一个高压输入多路复用器和一个串行接口。每个 LTC6803 都能测量多达 12
下面是 [LTC6803第二代电池监视应用电路]的电路图 LTC6803是第二代完整的电池监视器，包括有12位ADC，精密的基准电压，高电压输入复接器和1MHz串行接口。LTC6803应用：Electric and Hy
LTC6803 是一款完整的电池测量 IC，包含一个 12 位 ADC、一个精确的电压基准、一个高压输入多路复用器和一个串行接口。每个 LTC6803 都能测量多达 12 个串联连接
