产品详情

LTC 6900 是一款精准、低功率振荡器，它易于使用且占用的 PC 板级空间非常之小。振荡器频率利用单个外部电阻器 (R(SET)) 来设定。LTC6900 专为高准确度操作 (≤ 1.5% 频率误差) 而设计，且无需使用外部修整元件。

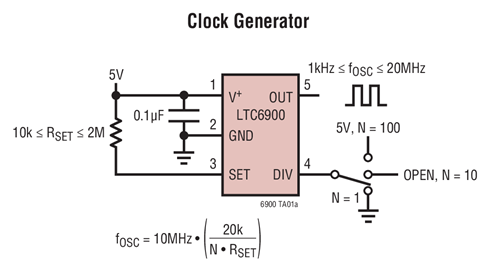

LTC6900 采用 2.7V 至 5.5V 单工作电源，并提供了一个轨至轨、50% 占空比方波输出。CMOS 输出驱动器确保了快速上升/下降时间和轨至轨开关操作。频率设定电阻器的阻值可在 10k欧姆 至 2毫欧 的范围内变化，以选择一个处于 100kHz 至 20MHz 之间的主振荡器频率 (5V 电源)。三态 DIV 输入负责决定在驱动输出之前对主时钟进行 1、10 或 100 分频，因而提供了横跨 1kHz 至 20MHz 的 3 个频率范围 (5V 电源)。LTC6900 内置一个专有的反馈环路 (用于对 R(SET) 和频率之间的关系进行线性化处理)，从而免除了增设频率计算表的需要。可以采用下面给出的简单公式轻松地设置振荡器频率：

100，DIV 引脚 = V(+)
f(OSC) = 10MHz · 20k/(N · R(SET))，N = 10，DIV 引脚 = 开路
1，DIV 引脚 = 接地

• 便携式和电池供电式设备
• PDA
• 蜂窝电话
• 低成本的精准振荡器
• 充电泵驱动器
• 开关电源时钟基准
• 定时开关电容器滤波器
• 固定晶体振荡器替代方案
• 陶瓷谐振器替代方案
