LTC6903

1kHz 至 68MHz 串行端口可设置振荡器

LTC6903产品信息:

概览

优势和特点

  • 1kHz 至 68MHz 方波输出
  • 0.5% (典型值) 初始频率准确度
  • 频率误差 <1.1% (在所有设定值条件下)
  • 整个温度范围内的典型频率漂移为 10ppm/°C
  • 0.1% 分辨率
  • 1.7mA 典型电源电流 (f < 1MHz,V(S) = 2.7V)
  • 2.7V 至 5.5V 单电源操作
  • 1kHz 至 8MHz 频率范围内的抖动 <0.4% (典型值)
  • 易用型 SPI (LTC6903) 或 I(2)C (LTC6904) 串行接口
  • 输出使能引脚
  • -55°C 至 125°C 工作温度范围
  • MS8 封装

产品详情

LTC 6903 / LTC6904 是低功率独立型数字频率源,可提供一个 1kHz 至 68MHz 的精准频率 (通过一个串行端口来设定)。除了一个电源旁路电容器以外,LTC6903 / LTC6904 不需要任何的外部元件,而且它们采用 2.7V 至 5.5V 的宽电压范围单工作电源。

LTC6903 / LTC6904 具备一个专有的反馈环路,用于对数字控制设定值和频率之间的关系进行线性化处理,从而生成了一个非常简单的频率设定公式:

f = 2(OCT )· 2078 (Hz) / (2 - DAC/1024);1kHz < f < 68MHz

式中的 OCT 是一个 4 位数字代码,而 DAC 是一个 10 位数字代码。

LTC6903 由一个简便的 SPI 兼容型串行接口来控制。LTC6904 采用一个工业标准 I(2)C 兼容型接口。



Applications

  • 精准数字控制振荡器
  • 电源管理
  • 替换直接数字频率合成 (DDS)
  • 替换 DAC 和 VCO
  • 开关电容器滤波器时钟

LTC6903数据手册:

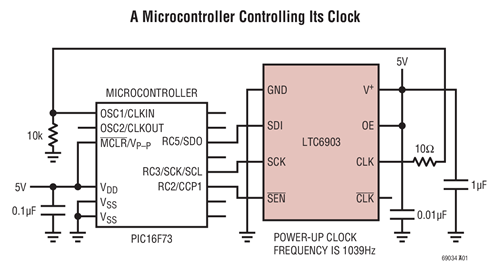

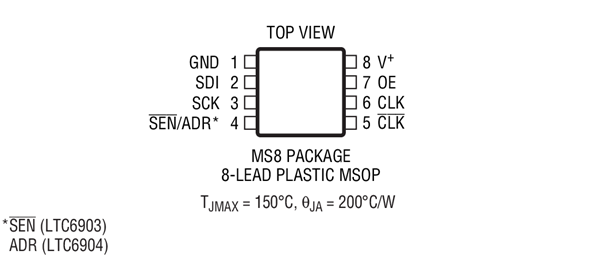

LTC6903引脚功能、电路图:

LTC6903

【用 途】 硅振荡器【性能 参数】  采用MSOP-8封装,2.7V至5.5V单电源操作,0.1%分辨率,1.7mA典型电源电流(f 引脚排列图:【互换 兼容】
