LTC6905

采用电阻器设定 17MHz 至 170MHz 频率的 SOT-23 封装振荡器

LTC6905产品信息:

概览

优势和特点

  • 采用一个外部电阻器来设定频率
  • 快速启动时间:100us (典型值)
  • 频率范围:17MHz 至 170MHz
  • 频率误差:典型值为 ±0.5% (17MHz 至 170MHz)
    (T(A) = 0℃ 至 70℃,在所有的设定值条件下)
  • ±20ppm/℃ 温度稳定性
  • 上升时间:0.5ns,C(L) = 5pF
  • 定时抖动:7.2ps RMS (在 170MHz 频率条件下)
  • 50% ±2.5% 占空比
  • 6mA 典型电源电流,f(OSC) = 100MHz
  • CMOS 输出驱动 500欧姆 负载 (V(S) = 3V)
  • 采用 2.7V 至 5.5V 单工作电源
  • 扁平 (高度仅 1mm) ThinSOT 封装

产品详情

LTC 6905 精准、可编程硅振荡器易于使用,且占用的板级空间非常小。它只需单个电阻器便可在 17MHz 至 170MHz 的范围内设定输出频率,典型频率误差为 0.5% 或更小。

LTC6905 采用 2.7V 至 5.5V 单工作电源,并提供了一个轨至轨、50% 占空比的方波输出。CMOS 输出驱动器确保了快速上升/下降时间和轨至轨开关操作。工作原理很简单:采用一个阻值为 10k 至 25k 的电阻器 R(SET) 来设定频率,而且,一个内部三态分频器 (DIV 输入) 允许对主时钟进行 1、2 或 4 分频,从而为每个R(SET) 阻值提供了三种频率。

LTC6905 包括一个专有的反馈环路,该反馈环路用于对 R(SET)与频率之间的关系进行线性化处理,因而免除了采用表格来计算频率的需要。可采用概括如下的简单公式来轻松地设置振荡器的频率:

对于包括一个内部频率设定电阻器的较高准确度、固定频率器件版本,请参见 LTC6905-XXX 系列的数据表。


应用

  • 高频精准振荡器
  • 高速数据总线时钟
  • 替换固定频率晶体振荡器
  • 替代陶瓷振荡器

LTC6905数据手册:

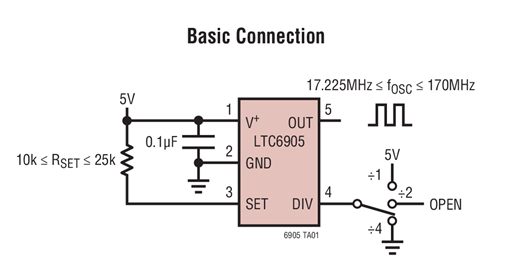

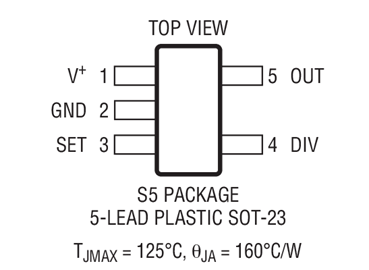

LTC6905引脚功能、电路图:

LTC6905

【用 途】 硅振荡器【性能 参数】  采用SOT-23封装,采用2.7V至5.5V单工作电源,采用一个外部电阻器来设定频率,快速启动时间:100us(典型值),频率范围:17MHz至170MHz,频率误差:典型值为±0.5%(17MHz至170MHz)(TA=0℃至70℃,在所有的设定值条件下),±20ppm/℃温度稳

Linear电阻设置170MHz硅振荡器

仅通过这个SOT-23封装的器件和一个电阻,LTC6905电阻设置振荡器即可产生从17MHz到170MHz的时钟信号。输出频率由电阻决定,可在整个频率范围内产生任何频率值。LTC6905在高可靠性应用中具有重要优势。作为一个固态CMOS器件,它不包括任何的内部机械谐振成份。标准的硅片制造和组装意味着LTC6905对于

凌特推出采用ThinSOTTM封装的电阻设置170MHz硅振荡器(图

仅通过这个 SOT-23 封装的器件和一个电阻,LTC6905 电阻设置振荡器即可产生从 17MHz 到 170MHz 的时钟信号。输出频率由电阻决定,可在整个频率范围内产生任何频率值。  LTC6905 在高可靠性应用中具有重要优势。作为一

Linear推出电阻设置170MHz硅振荡器

仅通过这个 sot-23 封装的器件和一个电阻,ltc6905 电阻设置振荡器即可产生从 17mhz 到 170mhz 的时钟信号。输出频率由电阻决定,可在整个频率范围内产生任何频率值。      ltc6905 在高可靠性应用中具有重要优势

凌特最新硅振荡器系列LTC6905-xxx升至133MHz

凌特公司(LinearTechnology)最新硅振荡器系列LTC6905-xxx从20MHz至133MHz产生一个固定的频率时钟输出。凌特公司的硅片制造和组装技术确保LTC6905-xxx系列本身不受冲击和

凌特系列硅振荡器有助于缩小线路板面积

凌特公司(LinearTechnology)的最新硅振荡器系列LTC6905-xxx可产生一个从20MHz至133MHz的固定频率时钟输出。凌特公司的硅片制造和组装技术确保LTC6905-xxx系列本身不受冲击和震动的影响。一般的金属外壳振荡器会受到启动时间长

凌特推出硅振荡器系列

凌特公司最新硅振荡器系列 ltc6905-xxx 从 20mhz 至 133mhz 产生一个固定的频率时钟输出。
