LTC6908

具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器

LTC6908产品信息:

概览

优势和特点

  • LTC6908-1:互补输出 (0°/180°)
  • LTC6908-2:正交输出 (0°/90°)
  • 工作频率范围:50kHz至10MHz
  • 一个外部电阻可设置频率
  • 用于改善EMC性能的可选扩频频率调制
  • ±10% 扩频
  • 电源电流:400µA(典型值,V(+) = 5V,50kHz)
  • 频率误差:≤1.5%(最大值,TA = 25°C,V(+) = 3V)
  • 温度稳定性:±40ppm/°C
  • 快速启动时间:260µs(典型值,1MHz)
  • 输出静音直至稳定
  • 采用2.7V至5.5V单电源供电
  • 提供薄型(1mm) ThinSOT和DFN (2mm × 3mm)封装

产品详情

LTC6908是一款易于使用的精密振荡器,提供具有180°或90°偏移的两个输出。该振荡器频率通过单个外部电阻(RSET)进行编程,且扩频频率调制(SSFM)被激活以改善电磁兼容性(EMC)性能。

LTC6908采用2.7V至5.5V单电源供电,提供轨到轨、50%占空比方波输出。10k至2M单个电阻用于选择50kHz至10MHz(5V电源)的振荡器频率。该振荡器可以使用下面列出的简单公式轻松进行编程:

f(OUT) = 100MHz․10k/ R(SET)

LTC6908的SSFM能力通过随机噪声(PRN)信号调制输出频率,以降低峰值电磁辐射水平并改善EMC性能。扩频量固定为中心频率的10%左右。使能SSFM时,调制速率由用户选择。三个可能的调制速率为f(OUT)/16、f(OUT)/32 和 f(OUT)/64。

应用

  • 开关电源参考时钟
  • 便携式和电池供电设备
  • 精密可编程振荡器
  • 电荷泵驱动器

LTC6908数据手册:

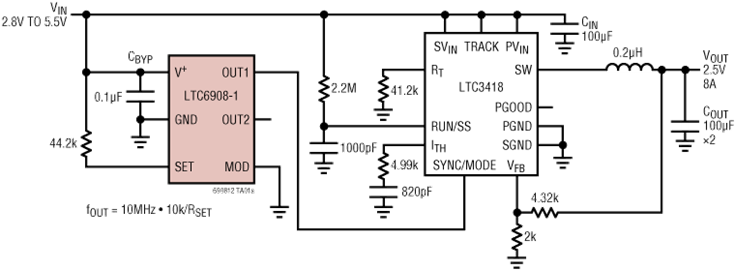

LTC6908引脚功能、电路图:

凌特推出用于开关稳压器的纤巧扩频硅振荡器

凌特推出为开关稳压器而优化的纤巧扩频硅振荡器LTC6908LTC6908采用单个电阻,可编程至50kHz到10MHz的任何频率。LTC6908有两种配置,每种都具有双路输出。LTC6908-1的两个输出相位相差180o,而LTC6908-2的输出相位则相差90o。   伪随机扩频可简单有效地降低EMI。如果开关带宽是有限的,那么LTC6908调制速率还可以调整为3种设置之一。凌特公司设计部负责人

凌特用于开关稳压器的 SOT-23 扩频时钟

凌特公司(LinearTechnologyCorporation)推出为开关稳压器而优化的纤巧扩频硅振荡器LTC6908LTC6908采用单个电阻,可编程至50kHz到10MHz的任何频率。LTC6908有两种配置,每种都具有双路输出。LTC6908-1的两个输出相位相差180o,而LTC6908-2的输出相位则相差90o。 伪随机扩频可简单有效地降低EMI。

凌特发布优化的纤巧扩频硅振荡器LTC6908

凌特推出为开关稳压器而优化的纤巧扩频硅振荡器 LTC6908LTC6908 采用单个电阻,可编程至 50kHz 到 10MHz 的任何频率。LTC6908 有两种配置,每种都具有双路输出。LTC6908-1 的两个输出相位相差 180o,而 LTC6908-2 的输出相位则相差 90o。 伪随机扩频可简单有效地降低 EMI。如果开关带宽是有限的,那么 LTC6908 调制速率还可以调整为 3 种

凌特公司推出为开关稳压器而优化的纤巧扩频硅振荡器 LTC6908

凌特公司(Linear Technology Corporation)推出为开关稳压器而优化的纤巧扩频硅振荡器 LTC6908LTC6908 采用单个电阻,可编程至 50kHz 到 10MHz 的任何频率。LTC6908 有两种配置,每种都具有双路输出。LTC6908-1 的两个输出相位相差 180o,而 LTC6908-2 的输出相位则相差 90o。   伪随机扩频可简单有效地降低 EMI。

凌特推出纤巧扩频硅振荡器LTC6908

(电子市场网讯)凌特公司(LinearTechnologyCorporation)推出为开关稳压器而优化的纤巧扩频硅振荡器LTC6908LTC6908采用单个电阻,可编程至50kHz到10MHz的任何频率。LTC6908有两种配置,每种都具有双路输出。LTC6908-1的两个输出相位相差180o,而LTC6908-2的输出相位则相差90o。伪随机扩频可简单有效地降低EMI。如果开关带宽是有限的,那么LTC6908调制速率还可以调整为3种设置之一。

凌特推出用于开关稳压器的SOT-23扩频振荡器

凌特公司日前推出为开关稳压器而优化的纤巧扩频硅振荡器LTC6908LTC6908采用单个电阻,可编程至50kHz到10MHz的任何频率。LTC6908有两种配置,每种都具有双路输出。LTC6908-1的两个输出相位相差180度,而LTC6908-2的输出相位则相差90度。伪随机扩频可简单有效地降低EMI。如果开关带宽是有限的,那么LTC6908调制速率还可以调整为3种设置之一。

凌特推出优化的纤巧扩频硅振荡器

凌特公司推出为开关稳压器而优化的纤巧扩频硅振荡器LTC6908LTC6908采用单个电阻,可编程至50kHz到10MHz的任何频率。LTC6908有两种配置,每种都具有双路输出。LTC6908-1的两个输出相位相差180o,而LTC6908-2的输出相位则相差90o。伪随机扩频可简单有效地降低EMI。如果开关带宽是有限的,那么LTC6908调制速率还可以调整为3种设置之一。

凌特推出优化开关稳压器的扩频硅振荡器

凌特公司(LinearTechnology)日前推出为开关稳压器而优化的纤巧扩频硅振荡器LTC6908LTC6908采用单个电阻,可编程至50kHz到10MHz的任何频率。LTC6908有两种配置,每种都具有双路输出。LTC6908-1的两个输出相位相差180度,而LTC6908-2的输出相位则相差90度。伪随机扩频可简单有效地降低EMI。如果开关带宽是有限的,那么LTC6908调制速率还可以调整为3种设置之一。凌特公司设计部负责人DougLaPorte说:“现在为开关提供扩频非常容易。
