LTC6909

采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器

LTC6909产品信息:

概览

优势和特点

  • 1 、2、3、4、5、6、7 或 8 相输出
  • 利用一个外部电阻器来设定输出频率 (范围从 12.5kHz 至 6.67MHz)
  • 可任选的扩频调频用于改善 EMI 性能
  • ±10% 频率扩展
  • 可以将输出保持于低电平或浮置 (高阻抗)
  • 3 种扩频调制速率:f(OUT)/16、f(OUT)/32 和 f(OUT)/64
  • 400μA 电源电流
  • 采用 2.7V 至 5.5V 单工作电源
  • 快速启动时间
  • 第一个周期准确
  • 输出呈高阻抗,直到频率稳定为止
  • MS16 封装

产品详情

LTC 6909 是一款易于使用的精准振荡器,它能够提供1、2、3、4、5、6、7 或 8 相同步输出。LTC6909 还提供了扩频调制 (SSFM) 功能,可启用该电路来改善电磁兼容性 (EMC) 性能。

8 个单独的输出提供了多达 8 个轨至轨、50% 占空比时钟信号。利用 3 个逻辑输入对输出进行配置以实现相位分离,范围从 45° 至 120° (3 至 8 相)。也可以把时钟输出保持于低电平或配置为高阻抗。单个电阻器与相位配置相组合,用于根据下列公式来设定输出频率:

f(OUT) = 20MHz · 10k / (R(SET )· PH)

其中的 PH = 3、4、5、6、7 或 8。

LTC6909 可在那些仅需要一个或两个输出相位的应用中使用。或者,也可以利用 LTC6908 器件系列来提供相同的两个输出信号,但这些器件采用的是较小的 SOT-23 或 2mm x 3mm DFN 封装。LTC6908-1 提供了互补 (180°) 输出,而 LTC6908-2 则提供了正交 (90°) 输出。


应用

  • 使多个开关电源实现同步

LTC6909数据手册:

LTC6909引脚功能、电路图:

LTC6909封装结构及应用电路

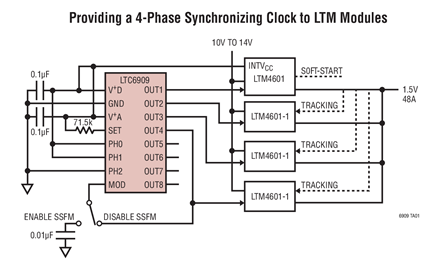

下面是 [LTC6909封装结构及应用电路]的电路图  LTC6909是一款易于使用的精准振荡器,它能够提供1、2、3、4、5、6、7或8相同步输出。LTC6909还提供了扩频调制(SSFM)功能,可启用该电路来改善电磁兼容性(EMC)性能。LTC6909封装MS-16Typical Application8个单独的输出提供了多达8个轨至轨、50%占空比时钟信号。利用3个逻辑输入对输出进行配

LTC6909

【用 途】 精准振荡电路【性能 参数】 采用紧凑型 16脚 MSOP 封装,提供1、2、3、4、5、6、7或8相同步输出。还提供了扩频调制(SSFM)功能,可启用该电路来改善电磁兼容性(EMC)性能。该器件极大地降低了峰值辐射 EMI,并在多相电源中改善了开关稳压器的控制。有 8 个独立输出,提供多达 8 个

LTC6909-采用扩频调制、可提供1至8个输出的多相硅

LTC6909描述LTC6909是一款易于使用的精准振荡器,它能够提供1、2、3、4、5、6、7或8相同步输出。LTC6909还提供了扩频调制(SSFM)功能,可启用该电路来改善电磁兼容性(EMC)性能。8个单独的输出提供了多达8个轨至轨、50%占空比时钟信号。

LTC6909 扩展频谱时钟同步多达 8 个开关稳压器

  2009 年 3 月 10 日 - 北京 - 凌力尔特公司 (Linear Technology Corporation) 推出精确硅振荡器 LTC6909,该器件极大地降低了峰值辐射 EMI,并在多相电源中改善了开关稳压器的控制LTC6909 有 8 个独立输出,提供多达 8 个轨至轨 50% 占空比时钟信号。这些输出可以用来启动或禁止以及实现多个开关稳压器的相位同步。相位同步提供多种设计

LTC6909封装的结构及其应用电路

LTC6909是一款易于使用的精准振荡器,它能够提供1、2、3、4、5、6、7或8相同步输出。LTC6909还提供了扩频调制(SSFM)功能,可启用该电路来改善电磁兼容性(EMC)性能。

Linear推出极大降低峰值辐射EMI精确硅振荡器

凌力尔特公司(LinearTechnologyCorporation)推出精确硅振荡器LTC6909,该器件极大地降低了峰值辐射EMI,并在多相电源中改善了开关稳压器的控制。LTC6909有8个独立输出,提供多达8个轨至轨50%占空比时钟信号。这些输出可以用来启动或禁止以及实现多个开关稳压器的相位同步。

凌力尔特公司推出精确硅振荡器 LTC6909

  凌力尔特公司 (Linear Technology Corporation) 推出精确硅振荡器 LTC6909,该器件极大地降低了峰值辐射 EMI,并在多相电源中改善了开关稳压器的控制。LTC6909 有 8 个独立输出,提供多达 8 个轨至轨 50% 占空比时钟信号。这些输出可以用来启动或禁止以及实现多个开关稳压器的相位同步。

Linear推出精确硅振荡器 LTC6909

linear推出精确硅振荡器 ltc6909,该器件极大地降低了峰值辐射 emi,并在多相电源中改善了开关稳压器的控制。ltc6909 有 8 个独立输出,提供多达 8 个轨至轨 50% 占空比时钟信号。这些输出可以用来启动或禁止以及实现多个开关稳压器的相位同步。

凌力尔特推出精确硅振荡器LTC6909

凌力尔特公司(LinearTechnologyCorporation)推出精确硅振荡器LTC6909,该器件极大地降低了峰值辐射EMI,并在多相电源中改善了开关稳压器的控制。LTC6909有8个独立输出,提供多达8个轨至轨50%占空比时钟信号。这些输出可以用来启动或禁止以及实现多个开关稳压器的相位同步。
