LTC6915

具有数字可编程增益的零漂移、精准仪表放大器

LTC6915产品信息:

概览

优势和特点

  • 14 级可编程的增益
  • 与增益无关的 125dB CMRR
  • 增益准确度:0.1% (典型值)
  • 最大失调电压:10uV
  • 最大失调电压漂移:50nV/℃
  • 轨至轨输入和输出
  • 用于增益设置的并行和串行 (SPI) 接口
  • 工作电源:2.7V 至 ±5.5V
  • 典型噪声:2.5uV(P-P) (0.01Hz 至 10Hz)
  • 采用 16 引线 SSOP 和 12 引线 DFN 封装

产品详情

LTC 6915 是一款精准的可编程增益放大器。可通过一个并行或串行接口将增益设置为 0、1、2、4、8、16、32、64、128、256、512、1024、2048 或 4096。在采用单 5V 电源以及任何设定增益的条件下,CMRR 通常为 125dB。电压失调低于 10uV,且温度漂移小于 50nV/℃。

LTC6915 采用充电平衡采样数据技术将一个差分输入电压转换成一个单端信号,随后再由一个零漂移运算放大器对该单端信号进行放大。

差分输入的工作范围为轨至轨,而单端输出在轨至轨之间摆动。LTC6915 既可在低至 2.7V 的单电源应用中使用,也可在采用双 ±5V 电源的应用中使用。LTC6915 采用 16 引线 SSOP 封装和 12 引线 DFN 表面贴封装。



Applications

  • 热电偶放大器
  • 电子衡器
  • 医疗仪器
  • 应变仪放大器
  • 高分辨率数据采集

LTC6915数据手册:

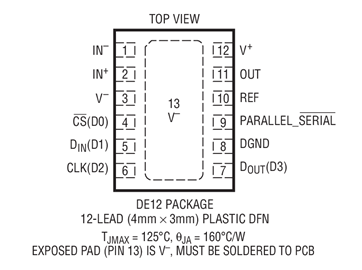

LTC6915引脚功能、电路图:

LTC6915型增益可编程精度仪表放大器_模拟技术

摘要:LTC6915是具有14级可编程增益的仪表放大器,采用轨对轨输出,其增益可通过串行或并行接口方便设置。适用于温度或压力检测,医疗仪器和数据采集等领域。文中介绍LTC6915的技术性能、工作原理及应用电路。 关键词:可编程增益 零漂移 轨对轨 SPI接口 放大器1 概述LTC6915是精密的增益可编程仪表放大器。

凌特公司推出LTC6915仪器放大器

  凌特公司推出 LTC6915,这是业界最精确并且可数字控制增益的仪器放大器。

具有数字可编程增益的零漂移、精准仪表放大器 - 信号处理电子电路图

℃ 轨至轨输入和输出 用于增益设置的并行和串行(SPI)接口 工作电源:2.7V 至5.5V 典型噪声:2.5uVP-P(0.01Hz 至10Hz) 采用16引线SSOP和12引线DFN 封装 描述 LTC6915

Linear输入/输出仪器放大器

凌特公司(linear technology)推出 ltc6915,这是业界最精确并且可数字控制增益的仪器放大器。
