LTC694-3.3

3.3V 微处理器监控电路

LTC694-3.3产品信息:

概览

优势和特点

  • 保证复位确定 (在 V(CC) = 1V)
  • 引脚与 LTC694 / LTC695 相兼容 (对于 3.3V 系统)
  • 200μA 典型电源电流
  • RAM 芯片使能信号的快速 (典型值为 30ns) 板上选通
  • SO-8 和 S16 封装
  • 2.90V 精准电压监视器
  • 电源运行正常 / 复位延时:200ms 或可调
  • 极少的外部元件数目
  • 1μA 最大待机电流
  • 用于电源故障或低电池电量报警的电压监视器
  • 热限制
  • 规定了整个温度范围内的性能

产品详情

LTC 694-3.3 / LTC695-3.3 提供了完整的 3.3V 电源监视和电池控制功能。这些功能包括上电复位、电池后备、RAM 写保护、电源故障报警和看门狗定时。这些器件是 LTC694 / LTC695 的引脚兼容型升级版本,专为 3.3V 系统而优化。其操作功耗已被降低至 0.6mW (典型值) 和 3μW (电池后备模式中的最大值)。当电源电压降至 2.9V 以下时,将提供微处理器复位和存储器写保护。在 V(CC) 低至 1V 的情况下,RESET输出将保证处于逻辑低电平。

LTC694-3.3 / LTC695-3.3 利用一个充电泵 NMOS 电源开关来给有源 RAM 供电,旨在实现低压差和低电源电流。当失去主电源时,将由辅助电源 (连接至电池输入引脚) 通过一个高效 PMOS 开关来给处于待机状态的 RAM 供电。

为了在即将发生电源故障时提供预警,LTC694-3.3 / LTC695-3.3 提供了一个具有用户定义门限的内部比较器。另外,还提供了一个内部看门狗定时器,当看门狗输入在一个预设超时周期之前未被变换时,该定时器将强制复位引脚以进入运行状态。


应用

  • 3.3V 低功率系统
  • 关键的微处理器 (μP) 电源监视
  • 智能仪器
  • 电池供电型计算机和控制器
  • 汽车系统

LTC694-3.3数据手册:

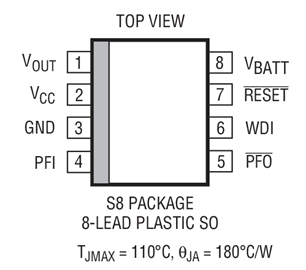

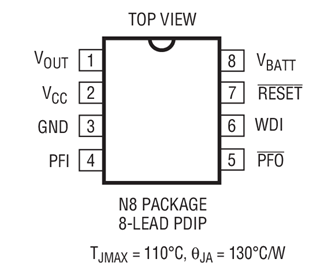

LTC694-3.3引脚功能、电路图:

LTC694
